ما هي أوضاع التثبيت (M1-M6) المتوفرة لوحدات التروس من السلسلة S؟

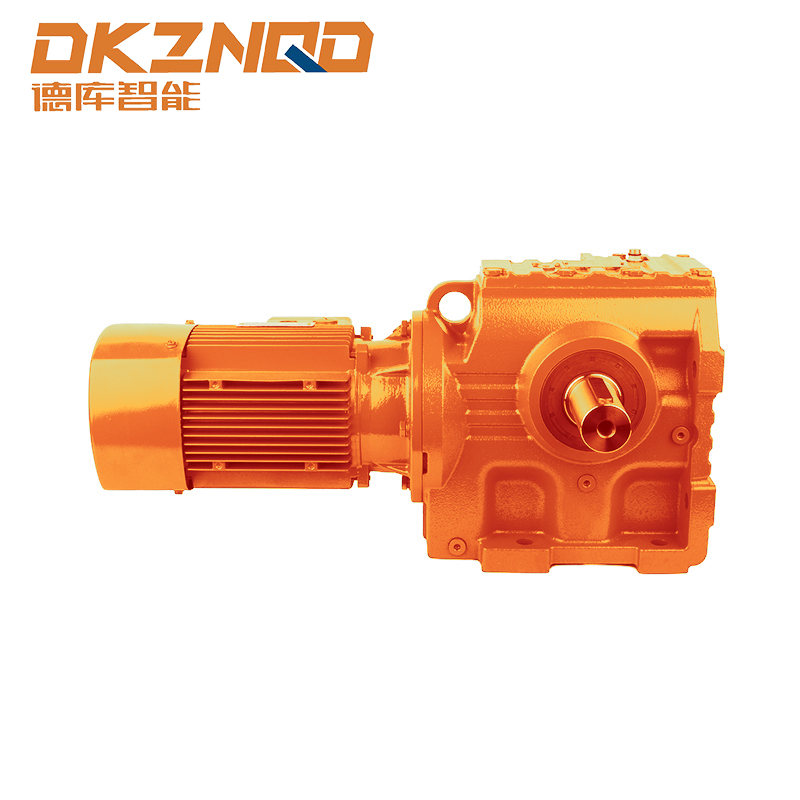

مقدمة لمحركات التروس الدودية الحلزونية من السلسلة S

ال محرك التروس الدودي الحلزوني من سلسلة S يستخدم على نطاق واسع في الآلات الصناعية بسبب تصميمه المدمج، ونقل عزم الدوران العالي، والموثوقية في ظل ظروف التشغيل المتنوعة. فهم مواضع التركيب (م1-م6) تعد وحدات التروس هذه ضرورية للمهندسين ومصممي الأنظمة الذين يهدفون إلى تحقيق الأداء الأمثل وضمان التوافق الميكانيكي.

تتعمق هذه المقالة في مواضع التثبيت المحددة المتاحة لوحدات التروس من السلسلة S، وتستكشف تكويناتها ومزاياها وتطبيقاتها العملية في مختلف الصناعات.

نظرة عامة على مواضع التثبيت (M1-M6)

تم تصميم وحدات التروس من السلسلة S لدعم اتجاهات التركيب المتعددة، المصنفة من M1 إلى M6. يتوافق كل موضع تركيب مع ترتيب فريد لأعمدة الإدخال والإخراج بالنسبة إلى غلاف المحرك. يؤثر اختيار موضع التثبيت الصحيح على:

• الكفاءة التشغيلية وتوصيل عزم الدوران
• سهولة التركيب في الأماكن الضيقة
• إمكانية الوصول إلى الصيانة والامتثال للسلامة

فيما يلي شرح تفصيلي لكل موضع تركيب وتطبيقاته:

موضع M1: تركيب القدم الأفقي

ال M1 mounting position refers to a horizontal installation with the gear unit mounted on a base or platform. The output shaft is parallel to the base, making it ideal for:

• الناقلات وأنظمة مناولة المواد
• آلات التعبئة والتغليف حيث يفضل التركيب على مستوى الأرضية
• التطبيقات التي تتطلب محاذاة مستقرة تحت أحمال عزم الدوران العالية

تشمل مزايا تركيب M1 سهولة الوصول للتشحيم والتفتيش والتوافق مع الأبعاد الأساسية القياسية المستخدمة بشكل شائع في إعدادات المعدات الصناعية.

موضع م2: تركيب الحافة الأفقية

يتضمن تكوين M2 التثبيت الأفقي بشفة عند نهاية عمود الإخراج من أجل التوصيل المباشر. هذا التوجه مناسب لـ:

• التكامل المباشر في الآلات الدوارة دون أقواس إضافية
• المضخات والضواغط ومحركات المروحة حيث تكون محاذاة العمود أمرًا بالغ الأهمية
• التطبيقات التي تتطلب التثبيت المدمج في مساحة أفقية محدودة

ال M2 flange mount يقلل من انتقال الاهتزاز ويبسط التثبيت عند مقارنته بالبدائل المثبتة بالقدم.

موقف م3: العمود الرأسي لأسفل

في تكوين M3، يشير عمود الإخراج إلى الأسفل. وهذا مفيد بشكل خاص عند الاتصال بالآلات ذات الاتجاه الرأسي، مثل:

• الخلاطات والمحرضات في مصانع معالجة المواد الكيميائية أو الأغذية
• الناقلات العمودية والمصاعد
• التطبيقات التي تتطلب محركًا مباشرًا للأسفل مع الحد الأدنى من امتداد العمود

يتطلب هذا الاتجاه المتصاعد دراسة متأنية للتشحيم والختم بسبب توزيع النفط يحركه الجاذبية على طول التروس.

موضع م4: العمود الرأسي لأعلى

M4 هو عكس M3، حيث يشير عمود الإخراج إلى الأعلى. يتم تطبيقه عادة في:

• مصاعد الدلو والناقلات العمودية ذات الحركة الصعودية
• الخلاطات الصناعية حيث يحتاج نقل عزم الدوران إلى نقل المواد إلى الأعلى
• الحالات التي يتم فيها تركيب وحدة التروس أسفل آلية متصلة للمحاذاة الرأسية المدمجة

ال M4 position necessitates توجيه التشحيم الأمثل لضمان توزيع الزيت بالتساوي عبر التروس الدودية والحلزونية.

موضع م5: عمود أفقي مثبت على الجانب

يمثل M5 اتجاهًا أفقيًا حيث يتم تركيب وحدة التروس على جانبها. يتم اختيار هذا المنصب من أجل:

• الآلات ذات المساحة المحدودة التي تتطلب تركيب تروس جانبية
• التكامل في أنظمة النقل مع نقاط قيادة الإزاحة
• التطبيقات التي تحتاج إلى تحسين المحاذاة بين المحرك والعمود المدفوع بأقل قدر من المساحة

يمكن تركيب الجانب تعزيز الاستقرار الميكانيكي في الأنظمة المدمجة ولكنها قد تتطلب أقواسًا أو دعامات مخصصة.

موقف M6: شفة عمودية

يجمع تكوين M6 بين اتجاه العمود الرأسي وتركيب الحافة. تشمل الفوائد الرئيسية ما يلي:

• يسهل الاتصال المباشر بالمحركات العمودية أو المضخات
• مثالية للتركيبات ذات حدود الارتفاع أو حيث تكون المساحة الأرضية محدودة
• تحسين توزيع عزم الدوران في التطبيقات الرأسية ذات التحميل العالي

غالبًا ما يتطلب تحديد موضع M6 محاذاة دقيقة وقد يستفيد منه حوامل تخميد الاهتزاز لضمان الاستقرار التشغيلي على المدى الطويل.

اعتبارات عملية لاختيار التركيب

يعد تحديد موضع التثبيت الصحيح أكثر من مجرد قرار ميكانيكي - فهو يتضمن مراعاة بيئة التشغيل وإمكانية الوصول ومتطلبات الصيانة. يجب على المهندسين مراعاة ما يلي:

• اتجاه الحمل ومتطلبات عزم الدوران
• توزيع التشحيم واحتباس زيت التروس
• قيود المساحة والتكامل مع الآلات الموجودة
• سهولة الفحص وإمكانية الخدمة والامتثال للسلامة

إن الالتزام بهذه الاعتبارات يضمن الأداء الأمثل وعمر ممتد من وحدة العتاد.

جدول مقارنة مواضع تركيب السلسلة S

الاستنتاج

فهم مواضع التركيب M1-M6 لـ محرك التروس الدودي الحلزوني من سلسلة S تمكن المهندسين من اتخاذ قرارات مستنيرة فيما يتعلق بالتركيب ونقل عزم الدوران وطول عمر النظام. يوفر كل موقع مزايا فريدة مصممة خصيصًا لتلبية الاحتياجات التشغيلية المحددة، مما يضمن أداء وحدة التروس بشكل موثوق في ظل سيناريوهات صناعية متنوعة.

يمكن أن يؤدي الاختيار الصحيح، جنبًا إلى جنب مع مراعاة التشحيم والمحاذاة وإمكانية الوصول، إلى تحسين أداء وكفاءة صيانة أنظمة التروس الصناعية بشكل كبير.

الأسئلة الشائعة

س1: ما الفرق بين موضعي التركيب M1 وM2؟

يتم تثبيت M1 بشكل أفقي، بينما يستخدم M2 شفة للتركيب الأفقي، وهو مناسب للاقتران المباشر مع الآلات وتحسين التحكم في الاهتزاز.

Q2: هل يمكن لوحدة التروس من السلسلة S أن تعمل في أوضاع رأسية؟

نعم، تسمح M3 وM4 وM6 بالتركيب الرأسي، مع الاهتمام الدقيق بالتشحيم والمحاذاة لضمان التشغيل الموثوق.

س3: ما هو موضع التثبيت الأفضل للإعدادات ذات المساحة المحدودة؟

تعتبر M5 (مثبتة على الجانب أفقيًا) وM6 (شفة رأسية) مثالية للتركيبات المدمجة حيث تكون مساحة الأرضية محدودة.

س 4: هل تؤثر أوضاع التركيب على متطلبات الصيانة؟

نعم، تتطلب المواضع مثل M3 وM4 توجيهًا دقيقًا للتزييت، بينما تتيح M1 وM2 وصولاً أسهل للفحص والصيانة.
