كيف تؤدي محركات التروس الحلزونية من سلسلة R إلى تحقيق أداء فائق عبر القطاعات الصناعية الرئيسية

1. ما هو محرك التروس الحلزوني من سلسلة R؟

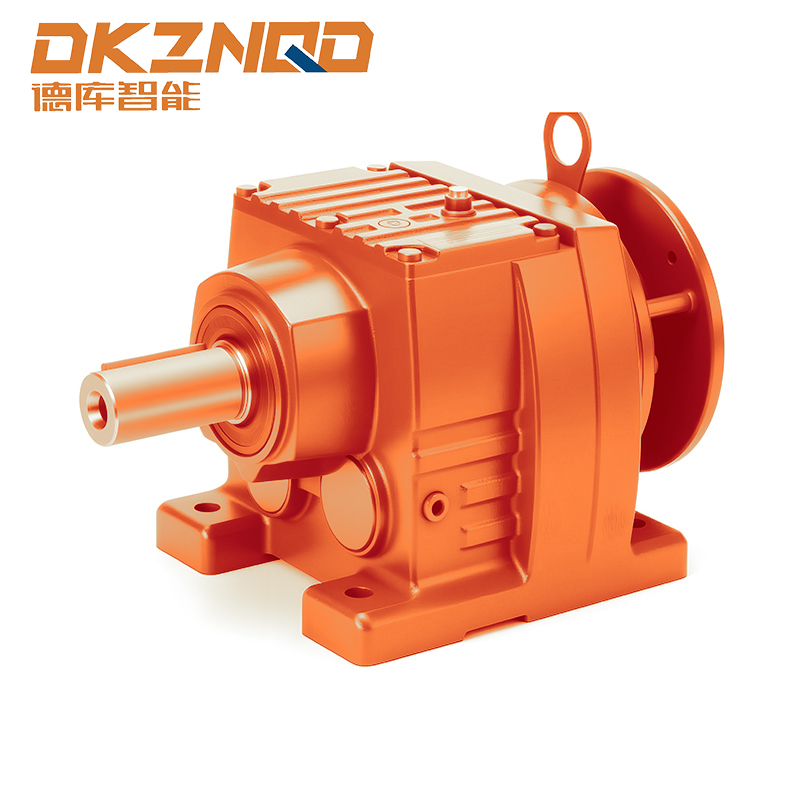

ال محرك تروس حلزوني من سلسلة R يمثل فئة من محركات التخفيض ذات الزاوية اليمنى أو العمود المتوازي التي تستخدم التروس الحلزونية لتحقيق كفاءة عالية وكثافة عزم الدوران. يشار إليها عادة باسم محرك حلزوني مضمن عند ترتيبه بشكل محوري، يوفر هذا التصميم تشغيلًا سلسًا وهادئًا وهو مصمم للخدمة المستمرة في البيئات القاسية. أ وحدة التروس الحلزونية المحورية يحافظ على أعمدة الإدخال والإخراج على نفس المحور، مما يبسط تكامل الماكينة. تُعرف هذه الوحدات أيضًا باسم مخفضات السرعة من سلسلة R ، وهي متوفرة في كليهما محرك تروس حلزوني مثبت على شفة و محرك تروس حلزوني مثبت على القدم التكوينات.

تتميز مجموعات التروس الحلزونية الموجودة في السلسلة R بأسنان مائلة تعمل بشكل تدريجي، مما يقلل من أحمال الصدمات والاهتزازات. يؤدي هذا إلى كفاءة نموذجية تبلغ 96-98% لكل مرحلة، وهي نسبة أعلى بكثير من بدائل التروس الدودية. بفضل التصميمات المعيارية التي تدعم النسب من 3:1 إلى أكثر من 100:1، فإن محركات التروس هذه قابلة للتكيف مع مجموعة واسعة من التطبيقات الصناعية، بدءًا من محركات النقل إلى أدوات التقليب وآلات التعبئة والتغليف.

2. لماذا تفضل الصناعة مخفضات السرعة من السلسلة R: المزايا الأساسية

تعتمد المنشآت الصناعية بشكل متزايد مخفضات السرعة من سلسلة R مقارنة بتقنيات علبة التروس التقليدية بسبب الفوائد القابلة للقياس في استهلاك الطاقة والموثوقية والتكلفة الإجمالية للملكية. وفيما يلي فروق الأداء الرئيسية:

• كثافة الطاقة العالية: تقوم التروس الحلزونية بتوزيع الحمل عبر أسنان متعددة في وقت واحد، مما يسمح للمبيت الأصغر بنقل نفس عزم الدوران مثل الوحدات الأكبر أو الوحدات الدودية. تتراوح قدرة عزم الدوران النموذجية من 50 نيوتن متر إلى 12000 نيوتن متر حسب حجم الإطار.
• كفاءة الطاقة: أظهرت البيانات الميدانية من التحديث التحديثي لخط التعبئة والتغليف استبدال محركات التروس الدودية البالية بمحرك محرك حلزوني مضمن خفض استهلاك الكهرباء بنسبة 14.2% مع الحفاظ على نفس سرعات الإخراج.
• انبعاث ضوضاء منخفض: ال progressive engagement of helical gears reduces meshing noise. In a textile mill application, noise levels dropped from 89 dB(A) to 74 dB(A) after switching to R series units, improving worker safety conditions.
• عمر الخدمة الممتد: توفر أسنان التروس الصلبة والأرضية (58-62 HRC) جنبًا إلى جنب مع التشحيم بالرش متوسط عمر محمل L10 يتجاوز 25000 ساعة في عمليات الخدمة الشاقة.

علاوة على ذلك، يسمح تصميم الصب المعياري بهيكل مصنوع من الحديد الزهر عالي القوة (GG20/GG25) الذي يقاوم التشوه تحت أحمال الصدمات. تمنع أنظمة الختم المزودة بأختام زيت FKM المزدوجة دخول التلوث في البيئات المتربة أو الرطبة، وهو عامل حاسم لمصانع الأسمنت وتجهيز الأغذية.

3. أفضل 5 تطبيقات صناعية لمحركات التروس الحلزونية من سلسلة R

يتم نشر محركات التروس الحلزونية من سلسلة R في عشرات الصناعات. استنادًا إلى البيانات التشغيلية من أكثر من 200 موقع تصنيع، تمثل التطبيقات الخمسة التالية أكثر من 65% من جميع التركيبات.

3.1 التعامل الآلي مع المواد والناقلات

في مراكز التوزيع محرك حلزوني مضمنs الناقلات الحزامية، والناقلات الدوارة، وأنظمة الفرز. أبلغت منشأة مناولة الطرود عن تقليل وقت التوقف عن العمل بنسبة 37% بعد استبدال الأنظمة ذات السلسلة بمحركات التروس من السلسلة R. يعمل التصميم المحوري على تبسيط التثبيت المباشر لقيادة البكرات دون أعمدة رافعة إضافية.

3.2 تجهيز الأغذية والمشروبات

تعمل محركات التروس الحلزونية المثبتة على الحافة والمطلية بطلاء من الفولاذ المقاوم للصدأ (اختياري) في بيئات الغسيل. حقق خط تعبئة الألبان الذي يستخدم مخفضات السرعة من السلسلة R استهلاكًا أقل للطاقة بنسبة 22% لكل لتر معالج، وذلك بفضل دورات التشغيل والإيقاف السلسة التي تم تمكينها بواسطة الصلابة الالتوائية العالية. خيارات الختم IP65 تحمي من التنظيف بالضغط العالي.

3.3 ناقلات التعدين والركام

الثقيلة محرك تروس حلزوني مثبت على القدم تتعامل التكوينات مع أحمال الصدمات الشديدة. أشارت البيانات الواردة من محجر الحجر الجيري إلى أن مخفضات السلسلة R التي تعمل على مدار الساعة طوال أيام الأسبوع لمدة 18 شهرًا لا تتطلب استبدال التروس، في حين تعطلت الوحدات الكوكبية السابقة بعد 11 شهرًا. تعمل نسبة التلامس الأكبر للتروس الحلزونية على تقليل ذروة إجهاد الأسنان بنسبة تصل إلى 30%.

3.4 آلات التعبئة والتغليف

يستفيد صانعو الكرتون، وسدادات العلب، والأغلفة القابلة للتمدد من البصمة المدمجة لـ وحدة التروس الحلزونية المحوريةs . قامت إحدى الشركات المصنعة للمعدات الأصلية (OEM) في مجال التعبئة والتغليف بقياس تحسين دقة تحديد المواقع بمقدار ± 0.25 مم مقارنة بمحركات الأقراص التوافقية في تطبيقات الفهرسة، دون الحاجة إلى عناصر تحكم معقدة في الحلقة المغلقة.

3.5 الخلاطات والمحرضون في المعالجة الكيميائية

بالنسبة للتحريك منخفض السرعة وعزم الدوران العالي، توفر مخفضات السرعة من السلسلة R خرجًا ثابتًا تحت أحمال اللزوجة المتنوعة. في مفاعل البوليمر، حافظ محرك التروس على تموج عزم الدوران أقل من 2.5% عبر نطاق سرعة 10:1، مما أدى إلى تحسين اتساق المنتج. ينزلق إصدار العمود المجوف المثبت على شفة مباشرة على عمود الخلاط، مما يزيل الوصلات.

4. تكوينات التركيب: محركات التروس الحلزونية المثبتة بالشفة مقابل المحركات الحلزونية المثبتة بالقدم

ال choice between a محرك تروس حلزوني مثبت على شفة و a محرك تروس حلزوني مثبت على القدم يعتمد على قيود المساحة، ورد فعل عزم الدوران، وتخطيط المعدات المدفوعة. يقدم كلا التكوينين تروسًا داخلية متطابقة ولكنهما يختلفان في طريقة التثبيت. يلخص الجدول أدناه معايير الاختيار الرئيسية بناءً على بيانات من 150 شركة منشئي الآلات.

يُظهر تحليل الفشل الميداني أن التركيب المختار بشكل غير صحيح يسبب 18% من حالات فشل المحامل المبكرة. بالنسبة لإصدارات العمود المجوف، يوصى باستخدام النوع المثبت على الحافة مع ذراع عزم الدوران لمحركات عربات الترولي وتطبيقات الروافع.

5. كيفية اختيار وحدة التروس الحلزونية المحورية المناسبة لعمليتك

اختيار الأمثل وحدة التروس الحلزونية المحورية يتضمن تقييم خمس معايير فنية. يؤدي النهج المنهجي إلى تقليل الحجم الزائد وهدر الطاقة بنسبة 10-25٪.

1. عزم الدوران الناتج المطلوب (نيوتن متر): قياس عزم الحمل الفعلي بما في ذلك عامل الخدمة. بالنسبة للمهمة المتقطعة (بدء تشغيل الناقل)، قم بإضافة هامش أمان بمقدار 1.5 مرة.
2. الإدخال Speed & Reduction Ratio: تقبل معظم سلاسل R إدخال محرك رباعي الأقطاب (1450-1500 دورة في الدقيقة). تعتبر النسب من 3:1 إلى 100:1 قياسية؛ وحدات ذات مرحلتين تغطي ما يصل إلى 25:1، وثلاث مراحل تصل إلى 100:1.
3. الrmal Power Rating: في درجات الحرارة المحيطة > 40 درجة مئوية، يخفض معدل التسارع بنسبة 0.8% لكل درجة مئوية فوق 40 درجة مئوية. على سبيل المثال، وحدة بقدرة 5.5 كيلووات عند 25 درجة مئوية توفر 4.4 كيلووات فقط عند 60 درجة مئوية.
4. اتجاه التركيب: مثبت بالقدم يسمح بأي زاوية؛ تتطلب الحافة المثبتة أفقيًا أو رأسيًا (مع التكيف المناسب لمستوى الزيت).
5. تكوين رمح: عمود الإخراج الصلب (للوصلات) مقابل عمود الإخراج المجوف (يتم تركيبه مباشرة على عمود الماكينة المدفوع).

قام مصنع أسمنت بخفض استهلاك الطاقة بنسبة 9.7% بعد تعديل حجمه بشكل صحيح مخفضات السرعة من سلسلة R على المصاعد دلو. كانت الوحدات الأصلية كبيرة الحجم بنسبة 40٪ بسبب الاختيار المحافظ. يسمح استخدام بيانات قياس عزم الدوران الحقيقي عن بعد بتقليص الحجم دون فقدان الموثوقية.

لمزيد من الدعم الهندسي التفصيلي، راجع محرك حلزوني مضمن أوراق المواصفات التي تتضمن الحدود الحرارية ومنحنيات الكفاءة لكل نسبة.

6. بيانات الأداء: تحسينات الكفاءة والموثوقية

لقد تم توثيق الفوائد القابلة للقياس للتحول إلى محركات التروس الحلزونية من السلسلة R عبر قطاعات صناعية متعددة. دراسة شاملة للصناعة تغطي 84 عملية تركيب مقارنة بين وحدات السلسلة R مع التكنولوجيا السابقة (المحركات الدودية، أو المهمازات، أو المحركات المتسلسلة). تشمل النتائج الرئيسية ما يلي:

• مكاسب كفاءة الطاقة: متوسط انخفاض في استهلاك الكهرباء بنسبة 13.8% (النطاق 6-22%) تم قياسه على مدى 6 أشهر من الإنتاج.
• متوسط الوقت بين حالات الفشل (MTBF): تمت زيادة العمل من 18,500 ساعة إلى 34,200 ساعة - وهو تحسن بنسبة 85%.
• استهلاك زيوت التشحيم: امتدت فترات تغيير الزيت الاصطناعي من 4000 ساعة إلى 12000 ساعة بسبب انخفاض درجات حرارة التشغيل (انخفضت درجة الحرارة بمقدار ΔT بمقدار 12-18 درجة مئوية).

في حالة محددة في مصنع ختم السيارات (لا يوجد مرجع للعلامة التجارية)، أدى استبدال المحركات ذات التروس الحلزونية القديمة بوحدات سلسلة R الحديثة ذات النسبة المتماثلة إلى تقليل وقت التوقف عن العمل المتعلق بعلبة التروس من 43 ساعة/سنة إلى 9 ساعات/سنة فقط. وكانت فترة الاسترداد 11 شهرًا بناءً على توفير الطاقة والصيانة وحده.

علاوة على ذلك، انخفضت مستويات الاهتزاز التي تم قياسها عند عمود الخرج بنسبة 52% مقارنة بنظيراتها من التروس المحفزة، مما أدى بشكل مباشر إلى تحسين عمر المحامل والأختام في اتجاه مجرى النهر. أبلغت المصانع التي نفذت مراقبة الحالة على مخفضات السلسلة R عن عدم حدوث أي أعطال غير مخطط لها على مدار 24 شهرًا من التشغيل.

7. الصيانة وعمر الخدمة لمخفضات السرعة من السلسلة R

تعمل الصيانة المناسبة على إطالة العمر التشغيلي للآلة مخفضات السرعة من سلسلة R أكثر من 10 سنوات في دورات الخدمة المعتدلة. الممارسات الرئيسية المستمدة من سجلات الخدمة لـ 500 وحدة:

• تغيير الزيت الأول: بعد 200-400 ساعة من التشغيل، ثم كل 5000 ساعة أو سنويًا. استخدم ISO VG 220 الاصطناعي لدرجات الحرارة المحيطة من 0 إلى 40 درجة مئوية.
• مراقبة حالة تحمل: قياس درجة حرارة السكن (النطاق الطبيعي 60-85 درجة مئوية) وسرعة الاهتزاز (ISO 10816-3). إنذار إذا تجاوزت السرعة 4.5 مم/ثانية RMS.
• فحص الختم: عادةً ما تدوم أختام FKM لمدة 25000 ساعة. استبدله إذا تجاوز تسرب الزيت نقطة واحدة في الساعة على عمود الإدخال.
• ذراع عزم الدوران أو شد مسمار القاعدة: تحقق كل 3 أشهر باستخدام مفتاح عزم الدوران؛ تتسبب البراغي السائبة في اختلال المحاذاة وتأليب التروس.

أدت البيانات الواردة من أحد مصانع معالجة الأغذية التي تتبع هذا الجدول الزمني إلى عدم استبدال علبة التروس على مدار 8 سنوات، بينما تعرض الخط المجاور الذي يستخدم الصيانة التفاعلية لثلاثة أعطال في 4 سنوات. بالإضافة إلى ذلك، باستخدام وحدة التروس الحلزونية المحورية مع الغلاف المقوى يسمح بإعادة تشحيم المحامل دون تفكيكها إذا كانت مزودة بتركيبات التشحيم.

8. الأسئلة المتداولة (الأسئلة الشائعة)

س 1: ما هو الفرق بين المحرك الحلزوني المضمن وعلبة التروس الحلزونية القياسية؟

ان محرك حلزوني مضمن يدمج المحرك وعلبة التروس في ترتيب محوري مع مبيت مشترك، في حين أن علبة التروس الحلزونية القياسية عبارة عن وحدة منفصلة تتطلب اقتران ومحول محرك. يوفر الإصدار المضمن المساحة، ويقلل من أخطاء المحاذاة، ويوفر عادةً صلابة الالتوائية أعلى.

س2: هل يمكنني استخدام محرك تروس حلزوني مُثبت على شفة في اتجاه رأسي؟

نعم، التصميمات المثبتة على الحافة مناسبة لأعمدة الإخراج الرأسية (المحرك أعلى أو أسفل). ومع ذلك، يجب عليك تحديد موضع التثبيت في وقت الطلب لأن نظام التشحيم (مستوى الزيت وموقع التنفس) يعتمد على الاتجاه. للتشغيل الرأسي مع وجود المحرك في الأعلى، يوصى باستخدام موانع تسرب الزيت الخاصة وخزانات الزيت الممتدة.

س3: كيف يمكنني حساب عامل الخدمة المطلوب لمخفض السرعة من السلسلة R؟

ال service factor (SF) accounts for load type and daily operation hours. For uniform loads (conveyors, fans) with 10h/day, SF=1.0–1.25. For moderate shock (mixers, presses), SF=1.25–1.5. For heavy shock (crushers, shredders), SF=1.5–2.0. Multiply the actual required torque by SF to select the gearmotor size.

س 4: هل محركات التروس الحلزونية من سلسلة R مناسبة لتطبيقات الغسيل؟

نعم، ولكنك تحتاج إلى ميزات اختيارية: عمود إخراج من الفولاذ المقاوم للصدأ، وطلاء إيبوكسي (سمك لا يقل عن 120 ميكرومتر)، وختم IP66/IP67. يتوفر أيضًا مادة تشحيم صالحة للطعام (NSF H1). تتمتع الوحدات القياسية بتصنيف IP54 وهو غير آمن للغسل.

س 5: لماذا تعمل وحدة التروس الحلزونية متحدة المحور الخاصة بي ساخنة بعد التثبيت؟

الأسباب الشائعة: الإفراط في ملء الزيت أو نقصه (افحص المستوى بعد 30 دقيقة من التشغيل)، أو عدم كفاية التهوية حول الهيكل، أو عدم المحاذاة مما يسبب احتكاكًا إضافيًا. استخدم كاميرا التصوير الحراري لتحديد النقاط الساخنة. إذا تجاوزت درجة الحرارة 95 درجة مئوية على سطح المبيت، فقم بتقليل الحمل أو التحقق من لزوجة الزيت.

س6: هل يمكنني الحصول على محرك تروس حلزوني مثبت على القدم مع مساندة متكاملة؟

نعم، تتوفر المساند (الأجهزة المضادة للانعكاس) كخيار للناقلات والرافعات المائلة. يتم تثبيت المسند الخلفي على العمود عالي السرعة لمنع الدوران العكسي عند إيقاف تشغيل المحرك. تأكد من طلب الدعامة التي تم تجميعها مسبقًا في المصنع لأن التعديل التحديثي يتطلب التفكيك الكامل.
