فهم منطق ترقيم الإطار NEMA
رقم إطار NEMA ليس علامة تسويقية. إنها إشارة مشفرة إلى هندسة التركيب الفيزيائي، ارتفاع العمود في المقام الأول، والذي يسمح لفني الصيانة بتبديل المحركات عبر الشركات المصنعة دون إعادة رسم اللوحة الأساسية. بمجرد فهم منطق الترقيم، أ مخطط حجم إطار المحرك الكهربائي يتوقف عن الظهور كجدار من الأرقام ويبدأ العمل كجدول بحث عن الأبعاد الحقيقية.
القاعدة الأساسية بسيطة: قم بتقسيم أول رقمين من رقم الإطار على أربعة، والنتيجة هي ارتفاع خط مركز العمود فوق القاعدة، مقاسًا بالبوصة. وبالتالي فإن إطار 143 ت لديه ارتفاع عمود 3.5 بوصة، وإطار 256 ت لديه ارتفاع عمود 6.25 بوصة. هذه العلاقة الفردية هي العمود الفقري لكل منهما أحجام إطارات محرك نيما الجدول الذي نشرته هيئات المعايير وتكامل المعدات على حد سواء.
- أول رقمين: ارتفاع العمود مقسومًا على 4، بالبوصة
- الرقم الثالث: مرجع مشفر للمسافة بين أقدام التثبيت (طول الإطار)
- لاحقة الحرف: تكوين التركيب، مثل T لأبعاد العمود القياسية أو C لتركيب الوجه المقترن
الإطارات التي تشترك في نفس الرقمين الأولين، مثل 143T و145 طن، لها ارتفاعات عمود متطابقة ولكن مسافات قدم مختلفة، ولهذا السبب يجب أن يتطابق المحرك البديل المنسدل مع تعيين الإطار الكامل، وليس فقط الأرقام البادئة.
تاريخيًا، تطور ترقيم الإطارات من خلال عدة مراجعات قبل أن يصبح معيار الإطار T هو السائد. استخدم الإطار U الأقدم والتصميمات السابقة غير القياسية قواعد تناسبية مختلفة، ولهذا السبب قد يجد الفني الذي يسحب محركًا من المعدات التي تم تركيبها منذ عقود مضت رقم إطار لا يتبع منطق القسمة على أربعة على الإطلاق. عند استبدال المحركات القديمة، من المفيد التحقق من تاريخ لوحة الاسم والإحالة المرجعية لجدول إطار مؤرشف بدلاً من افتراض أن قاعدة الإطار T الحالية تنطبق بأثر رجعي.
تظهر القيمة العملية لنظام الترقيم هذا بشكل أكثر وضوحًا أثناء عمليات الاستبدال الطارئة. فريق الصيانة الذي يواجه عطلًا غير مخطط له في المحرك على خط الإنتاج ليس لديه الوقت لصياغة أجهزة تركيب جديدة. قراءة تسمية الإطار من لوحة الاسم ومطابقتها مع المنشور أحجام محرك نيما يتيح المرجع للفريق التأكد، خلال دقائق، ما إذا كانت قطع الغيار المخزنة أو طلب المورد في نفس اليوم سيتناسب فعليًا مع القاعدة الحالية والوصلات وتوجيه القناة.
مخطط أحجام وأبعاد إطار محرك NEMA القياسي
يلخص الجدول أدناه الإطارات المحددة بشكل شائع عبر المحركات الصناعية الصغيرة والمتوسطة الحجم. الأبعاد هي قيم اسمية تقريبية بالبوصة، تتوافق مع جداول نيما إم جي 1 المنشورة، وهي مخصصة لأعمال التخطيط الأولية بدلاً من الموافقة على الرسم النهائي.
| الإطار | ارتفاع العمود (د) | قطر العمود (U) | من القاعدة إلى المركز (د) | طول القدم (2E) | نطاق HP النموذجي |
|---|---|---|---|---|---|
| 48 | 3.00 بوصة | 0.500 في | 3.00 بوصة | 3.75 بوصة | 1/4 إلى 3/4 |
| 56 | 3.50 بوصة | 0.625 بوصة | 3.50 بوصة | 4.50 بوصة | 1/3 إلى 3 |
| 143T | 3.50 بوصة | 0.875 بوصة | 3.50 بوصة | 5.50 بوصة | 1 إلى 1.5 |
| 145T | 3.50 بوصة | 0.875 بوصة | 3.50 بوصة | 6.50 بوصة | 1.5 إلى 3 |
| 182 ت | 4.50 بوصة | 1.125 بوصة | 4.50 بوصة | 7.50 بوصة | 3 إلى 5 |
| 184 ت | 4.50 بوصة | 1.125 بوصة | 4.50 بوصة | 8.50 بوصة | 5 إلى 7.5 |
| 213 ت | 5.25 بوصة | 1.375 بوصة | 5.25 بوصة | 9.50 بوصة | 7.5 إلى 10 |
| 215 طن | 5.25 بوصة | 1.375 بوصة | 5.25 بوصة | 11.00 في | 10 إلى 15 |
| 254T | 6.25 بوصة | 1.625 بوصة | 6.25 بوصة | 12.50 بوصة | 15 إلى 20 |
| 256T | 6.25 بوصة | 1.625 بوصة | 6.25 بوصة | 14.50 بوصة | 20 إلى 25 |
قراءة هذا مخطط أبعاد إطار المحرك بشكل صحيح يعني التعرف على ارتفاع العمود ومقياس قطر العمود معًا في خطوات ثابتة، لذلك يمكن لمنشأة توحيد مجموعة من عائلات الإطارات التنبؤ بمتطلبات الاقتران ومجرى المفتاح قبل وصول محرك بديل.
طول القدم، المدرج أعلاه باعتباره البعد 2E، غالبًا ما يكون القيمة التي تؤدي إلى استبدال بديل مباشر. سيتم تثبيت محركين لهما نفس ارتفاع العمود، مثل 143T و145T، على قواعد ذات مسافات مختلفة لفتحة القدم، لذا فإن الفني الذي يتحقق فقط من ارتفاع العمود قبل طلب قطعة احتياطية يمكن أن ينتهي به الأمر بمحرك لن يتماشى مع فتحات اللوحة الأساسية الموجودة. يؤدي الاحتفاظ بنسخة مطبوعة من جدول الأبعاد الكاملة بالقرب من سرير الأجزاء، بدلاً من الاعتماد على ذاكرة الأرقام البادئة، إلى تجنب تكرار هذا الخطأ.
نطاقات القدرة الحصانية الموضحة في الجدول هي نطاقات نموذجية وليست مطلقة. يمكن لمصممي المحركات دفع إطار معين نحو الطرف العلوي من نطاق قدرته الحصانية باستخدام مواد لف محسنة أو مكدسات تصفيح عالية الكفاءة، لذلك من الشائع رؤية محركين في نفس الإطار يفصل بينهما اختلاف ملحوظ في الإخراج المقدر. عندما يكون عزم الدوران، وليس فقط القدرة الحصانية، هو العامل المحدد للتطبيق، فإن التحقق من معدل عزم دوران اللوحة جنبًا إلى جنب مع أبعاد الإطار يعطي صورة أكثر اكتمالاً من القوة الحصانية وحدها.
البعد من القاعدة إلى المركز، المدرج بالحرف D في معظم الجداول، مهم للخلوص الرأسي في المنشآت الضيقة مثل محطات الضخ تحت الأرض أو ألواح المعدات المغلقة. إن تأكيد هذا البعد قبل الطلب يمنع الموقف الذي لا يستطيع فيه المحرك ذو الإطار الصحيح إزالة العوائق العلوية فعليًا بمجرد تثبيته في مكانه.
شرح أنواع تركيب محرك NEMA C-Face
تحدد اللاحقة C محركًا تم تصميمه للتركيب المقترن والمثبت على الوجه، وهو الأكثر شيوعًا مع المضخات وعلب التروس والمنافيخ حيث يتم تثبيت المعدات المدفوعة مباشرة في مقدمة المحرك بدلاً من الاتصال من خلال أداة توصيل مرنة ودعم محمل منفصل.
أبعاد محرك الإطار 56C
ال أبعاد محرك الإطار 56C يعد التعيين أحد أحجام الوجه C الصغيرة الأكثر تحديدًا بشكل متكرر لأنه يغطي نطاقًا عريضًا من القدرة الحصانية الجزئية والمنخفضة مع الحفاظ على دائرة الترباس المدمجة. يستخدم محرك 56C النموذجي قطر دائرة مسمار يبلغ 4.5 بوصة مع أربع فتحات تثبيت ملولبة وقطر سجل حنفية 3.375 بوصة، مما يسمح بمحاذاة دقيقة متحدة المركز مع مضخة التزاوج أو مبيت المخفض.
محرك الإطار 184TC
التحرك في القدرة الحصانية ، و محرك الإطار 184tc يجمع بين ارتفاع العمود 184T ونمط القدم مع دائرة مسمار أكبر مقاس 8.5 بوصة وسجل حنفية مقاس 6.625 بوصة، مما يتوافق مع حواف إدخال علبة التروس متوسطة الحجم المستخدمة في محركات النقل والخلاطات وأنظمة التحريك.
ملاحظة ميدانية عملية: تحتفظ إطارات TC بأقدام الإطار T القياسية بالإضافة إلى حامل الوجه، لذلك يمكن غالبًا تثبيت نفس المحرك إما كوحدة مثبتة على القدم أو مثبتة بمسامير على الوجه أولاً للمعدات المدفوعة، اعتمادًا على القاعدة الموجودة بالفعل.
خارج عائلة C-face، توجد متغيرات D-face وP-base للتطبيقات التي تحتاج فيها المعدات المدفوعة إلى تركيب ذو حواف دون امتداد عمود بارز خارج سجل ثابت، أو عندما يكون هناك حاجة إلى نمط قاعدة متوقع لتكوينات معينة للمضخة. هذه أقل شيوعًا في الأعمال الصناعية العامة ولكنها تظهر بشكل متكرر في معالجة السوائل وحزم مضخات التوربينات العمودية، حيث يكون تحمل المحاذاة المحورية أكثر إحكامًا مما تسمح به التركيبات التقليدية المثبتة على القدم.
يستحق تسجيل حنفية التثبيت التأكيد عليه لأنه يقوم بعمل ميكانيكي أكثر من دائرة الترباس نفسها. يقوم السجل بتوسيط عمود المحرك بدقة على تجويف إدخال المعدات المدفوعة، بينما تقوم دائرة الترباس بتأمين التجميع فقط بمجرد إنشاء المحاذاة بالفعل. يمكن للسجل ذو الخلوص الزائد، حتى ببضعة أجزاء من الألف من البوصة، أن يقدم ما يكفي من الجريان الشعاعي لتقصير أداة التوصيل أو ختم العمر على مضخة قريبة الاقتران، وهذا هو السبب في أن الشركات المصنعة تحتفظ بتفاوتات أكثر صرامة على قطر السجل مقارنة بمعظم أبعاد الإطار الأخرى.
تصور نمط تركيب C-الوجه
ال diagram below illustrates the key measurement points referenced on any NEMA C-face specification sheet: bolt circle diameter, spigot register diameter, and shaft extension length.
إطارات متري مقابل إطارات محرك NEMA: الاختلافات الرئيسية
تحتاج معدات مصادر المرافق على المستوى الدولي في كثير من الأحيان إلى إحالة إطارات NEMA إلى الإطارات المترية الخاصة بـ IEC. تم بناء النظامين على وحدات أساسية مختلفة ولا يمكن تبديلهما بشكل مباشر بدون محول أو إعادة تصميم كاملة للوحة الأساسية.
| مميزة | إطار نيما | IEC الإطار المتري |
|---|---|---|
| وحدة التحجيم | بوصة | ملليمتر |
| أساس ارتفاع رمح | الإطار number divided by 4 | الإطار number equals shaft height directly |
| معيار نمط الترباس | NEMA MG 1 | إيك 60072 |
| الانتهاء من رمح مشترك | المفاتيح القائمة على البوصة | المفاتيح المترية |
| منطقة الاستخدام النموذجية | أمريكا الشمالية | أوروبا وآسيا ومعظم أسواق التصدير |
هناك نقطة ارتباك متكررة تتمثل في أن بعض أرقام إطارات IEC تظهر قريبة رقميًا من مكافئات NEMA، مثل إطار متري 132M يقع بالقرب من إطار 145T NEMA في نطاق القدرة الحصانية، ولكن ارتفاع العمود الفعلي ونمط الترباس ومجرى المفاتيح كلها مختلفة، لذا فإن أجزاء الشحن المتقاطع بين النظامين بدون رسومات تم التحقق منها هي سبب شائع للتركيبات الفاشلة.
يعد ملف تعريف Keyway مجالًا آخر يتباين فيه النظامان بطرق يسهل التغاضي عنها. تستخدم أعمدة NEMA عادةً مفتاحًا مربعًا أو مستطيلًا بحجم معايير البوصة الكسرية، بينما تستخدم أعمدة IEC مخزون مفاتيح متري بحجم مليمترات كاملة مع نسبة عمق إلى عرض مختلفة. نادرًا ما يقبل محور الاقتران الممل والمثبت في نظام واحد عمودًا من الآخر بدون معالجة، حتى عندما يكون قطر العمود الخام قريبًا في كلا النظامين.
تستفيد فرق المشتريات التي تعمل عبر كلا المعيارين من الحفاظ على قائمة مرجعية بسيطة لرقم الإطار وارتفاع العمود وقطر العمود وأبعاد مجرى المفتاح جنبًا إلى جنب لكلا النظامين، بدلاً من الاعتماد على تصنيف القدرة الحصانية كمعيار مطابقة أساسي. القدرة الحصانية هي المجال الأقل موثوقية للإسناد الترافقي لأن فئة الكفاءة، ودورة العمل، وتقييم درجة الحرارة المحيطة جميعها تغير القدرة الحصانية التي يمكن أن يوفرها إطار معين، بشكل مستقل عن أبعاد التركيب المادية.
اعتبارات الرسم البياني لتبادل المحركات الصناعية
ان مخطط تبادل المحركات الصناعية يكون مفيدًا فقط عندما يمثل أكثر من رقم الإطار. قبل التعامل مع محركين قابلين للتبديل، تحقق من العوامل الثانوية التالية، نظرًا لأن مطابقة حجم الإطار وحده لا يضمن التوافق.
- طول العمود وعرض مجرى المفتاح، حيث لا يزال من الممكن شحن محركين يشتركان في رقم إطار بأطوال عمود مختلفة قابلة للاستخدام
- موقع صندوق القناة واتجاهه بالنسبة لأقدام التثبيت
- نوع المحمل، خاصة عندما يفرض الحمل المدفوع تحميلًا جانبيًا أو دفعيًا يتجاوز تقديرات محمل الكرة القياسية
- نوع العلبة، نظرًا لأن المحرك المفتوح المضاد للتنقيط والمحرك المغلق تمامًا والمبرد بمروحة في نفس الإطار سيكون لهما أطوال إجمالية مختلفة ومتطلبات تدفق هواء تبريد مختلفة
- نمط ثقب القدم المتصاعد، والذي يمكن أن يختلف قليلاً بين المحركات المصممة للمراجعات الأقدم والأحدث لنفس المعيار
يستحق تصنيف دورة العمل ذكره في أي قائمة مرجعية للتبادل. قد يتشارك المحرك المختوم للخدمة المستمرة والمحرك المختوم للخدمة المتقطعة في إطار متطابق، إلا أن وحدة الخدمة المتقطعة سوف ترتفع درجة حرارتها إذا تم الضغط عليها في تطبيق مستمر، بغض النظر عن مدى توافق الملاءمة الميكانيكية. تعد قرارات التبادل المستندة تمامًا إلى هندسة الإطار، دون التحقق من دورة العمل وفئة العزل على لوحة الاسم، مصدرًا شائعًا لفشل التعبئة المبكر بعد التثبيت المادي الناجح.
يتوافق توافق الجهد والتردد مع الفحوصات غير الأبعاد التي تنتمي إلى جانب أي مقارنة للإطارات. يمكن أن يتشارك محركان في تعيين إطار متطابق أثناء لفهما لفئات جهد مختلفة أو ترددات خطية، لذلك يجب أن يدرج مخطط التبادل المستخدم للشراء دائمًا بيانات لوحة الاسم الكهربائية بجوار بيانات الإطار الميكانيكي، وليس كخطوة بحث منفصلة يتم إجراؤها لاحقًا في العملية.
عندما يتم إقران المحرك بمخفض تروس، يمتد توافق الإطار إلى مدخل المخفض أيضًا. بالنسبة لمجموعات نقل الحركة القريبة، قم بمطابقة محرك مؤطر بشكل صحيح مع وحدة مثل محرك تروس حلزوني ذو عمود متوازي من سلسلة f يتطلب التأكد من أن شفة إدخال المخفض وقطر العمود واتجاه الدوران كلها تتماشى مع إطار المحرك المحدد قبل التجميع النهائي.
تحديد حجم الإطار لإقران محرك التروس ومخفض السرعة
يصبح اختيار الإطار أكثر انخراطًا بمجرد دخول المخفض إلى مجموعة نقل الحركة، لأن هندسة إدخال المخفض، وليس فقط عمود المحرك، تحدد ما إذا كان الإطار المحدد سيثبت فعليًا أم لا. تعد التصميمات الحلزونية ذات العمود المتوازي خيارًا شائعًا حيث تكون الأولوية للبصمة المضمنة المدمجة والكفاءة العالية بنسب تخفيض معتدلة.

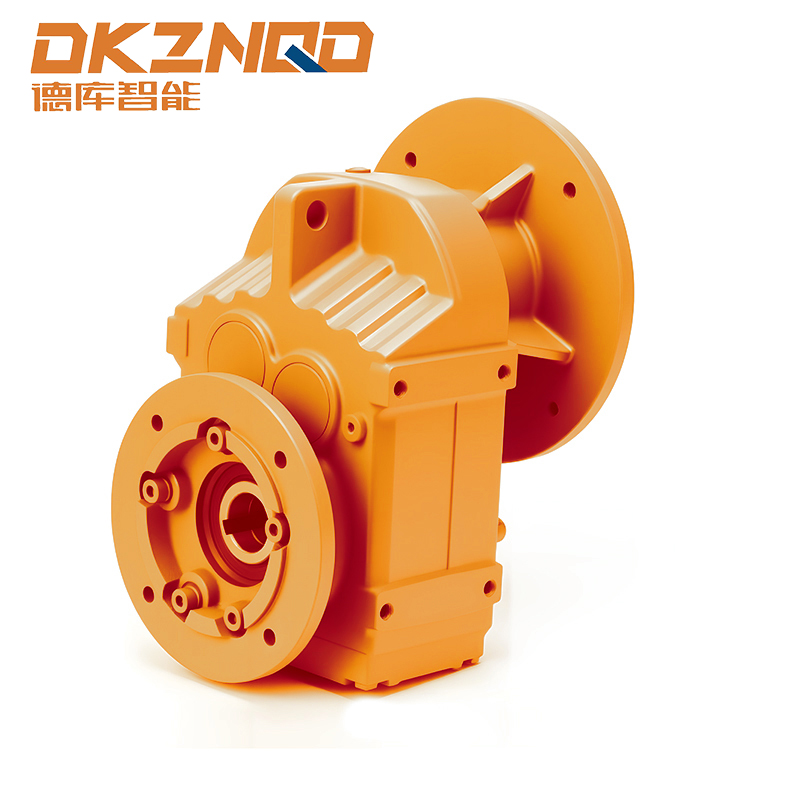

A محرك تروس حلزوني ذو عمود متوازي عادةً ما يدمج التجميع محرك إطار NEMA أو IEC مباشرة على مرحلة تروس حلزونية، لذا يجب فحص واجهة التثبيت وقطر العمود واتجاه الدوران مقابل ورقة مواصفات إدخال المخفض قبل الطلب، بدلاً من الافتراض من رقم الإطار وحده.
غالبًا ما تجد المنشآت التي تقوم بالتوحيد القياسي لعائلة مخفضات واحدة عبر خطوط إنتاج متعددة أنه من الأسهل تثبيت حجم إطار المحرك أولاً، ثم تحديد خيار إدخال المخفض الذي يطابق، بدلاً من العمل بترتيب عكسي.
إن عزم الدوران الناتج وعامل الخدمة هما الرقمان اللذان من المرجح أن يتم التغاضي عنهما عند تحديد مجموعة محرك التروس من حجم إطار المحرك فقط. سيستمر المحرك ذو الإطار الصحيح والمثبت بمسامير في مخفض صغير الحجم في الدوران، ولكن يمكن أن تتآكل مرحلة تروس المخفض قبل الأوان تحت الحمل المستمر، خاصة في التطبيقات ذات البدء المتكرر أو التحميل بالصدمات أو التشغيل الممتد بالقرب من الجزء العلوي من نطاق عزم الدوران المقدر. إن مراجعة عامل خدمة المخفض مقابل دورة العمل الفعلية للمعدات المدفوعة، وليس مقابل القدرة الحصانية للوحة الاسم وحدها، هو أسلوب التحجيم الأكثر موثوقية.
يؤثر اتجاه التركيب أيضًا على اختيار محرك التروس بطرق لا يمكن أن يلتقطها مخطط إطار المحرك فقط. قد تتطلب الوحدة الحلزونية ذات العمود المتوازي المخصصة للتركيب الأفقي مستوى تعبئة تشحيم مختلف، أو موقع تنفس معدل، إذا تم تركيب نفس الهيكل رأسيًا بدلاً من ذلك. إن تأكيد اتجاه التثبيت المقصود باستخدام ورقة مواصفات المخفض قبل الانتهاء من اختيار إطار المحرك يتجنب إجراء تعديل ميداني مكلف بعد التثبيت.
نوع العلبة وتأثيرها على اختيار الإطار
يتحكم رقم الإطار في هندسة التركيب، لكن نوع العلبة يتحكم في الغلاف المادي الإجمالي وسلوك التبريد، وكثيرًا ما يتم الخلط بين الاثنين أثناء المواصفات. سيظل المحرك المفتوح المقاوم للتنقيط والمحرك المغلق تمامًا والمبرد بمروحة والمبني على نفس تصميم الإطار يتشاركان في ارتفاع العمود نفسه ونمط الترباس وتباعد القدم، ومع ذلك يختلفان في الطول الإجمالي وقطر غطاء المروحة الخارجي ومتطلبات خلوص تدفق الهواء.
فتح العبوات المقاومة للتنقيط
تعتمد التصميمات المفتوحة المقاومة للتنقيط على الهواء المحيط الذي يتم سحبه مباشرة عبر اللفات للتبريد، مما يجعل الطول الإجمالي للمحرك أقصر ولكنه يقيد الاستخدام في البيئات الداخلية النظيفة والجافة نسبيًا حيث لن يتراكم الغبار أو الرطوبة المحمولة بالهواء داخل تجويف اللف.
حاويات مغلقة بالكامل ومبردة بمروحة
تعمل التصميمات المغلقة تمامًا والمبردة بمروحة على عزل اللفات عن الجو المحيط وتعتمد على مروحة وكفن مثبتين على عمود خارجي لتحريك الهواء عبر زعانف غلاف مضلعة. وهذا يضيف طولًا وأحيانًا عرضًا للمحرك مقارنة بوحدة مفتوحة مقاومة للتنقيط في نفس الإطار، وهو أمر مهم عندما يكون الخلوص حول المحرك ضيقًا بالفعل.
| نوع الضميمة | طريقة التبريد | البيئة النموذجية | الطول النسبي |
|---|---|---|---|
| فتح مقاوم للتنقيط | تدفق الهواء المحيط المباشر | نظيفة وجافة في الداخل | أقصر |
| مغلق بالكامل بمروحة تبريد | مروحة خارجية فوق السكن المضلع | مغبرة، رطبة، في الهواء الطلق المجاورة | أطول |
| مغلق بالكامل وغير جيد التهوية | الإشعاع السلبي والحمل الحراري | دورة عمل منخفضة، هواء ملوث | على غرار TEFC |
نظرًا لأن اختيار العلبة يغير الأبعاد الإجمالية للمغلف دون تغيير إطار التثبيت نفسه، فإن أي قائمة مرجعية للمشتريات يتم إنشاؤها حولها أبعاد إطار المحرك القياسية يجب التعامل مع نوع العلبة كحقل مصاحب إلزامي، وليس ملاحظة اختيارية، خاصة بالنسبة لمشاريع التعديل التحديثي حيث يجب أن يتناسب المحرك البديل داخل واقي المعدات الموجود أو غطاء الوصلة.
الأخطاء الشائعة في حجم الإطار وكيفية تجنبها
| خطأ | النتيجة | الوقاية |
|---|---|---|
| مطابقة الرقمين السابقين فقط | عدم تطابق المسافة بين القدمين، ولن يتم تثبيت المحرك على القاعدة الموجودة | تأكد دائمًا من تعيين الإطار الكامل بما في ذلك الرقم الثالث واللاحقة |
| تجاهل نوع العلبة عند المبادلة | عدم تطابق الطول الإجمالي، وتداخل صندوق القناة | تحقق من رمز العلبة بجانب رقم الإطار |
| بافتراض تبادل إطارات IEC وNEMA | عدم تطابق نمط الترباس وقطر العمود | استخدم جداول تحويل الشركة المصنعة، وليس القرب من رقم الإطار |
| يطل على طول العمود على وحدات الوجه C | عدم كفاية المشاركة في اقتران أو تجويف المخفض | تحقق من طول العمود القابل للاستخدام وفقًا لمواصفات المعدات المدفوعة |
تعود معظم حالات فشل التثبيت المتعلقة بالإطار إلى الاعتماد على بُعد واحد بمعزل عن الآخر. فحص شامل ضد كامل أبعاد إطار المحرك القياسية تمنع الورقة وعمود التغطية ونمط الترباس والعلبة معًا غالبية مشكلات التركيب الميداني قبل أن يتم فك المحرك على الإطلاق.
الأسئلة المتداولة
س1: كيف يمكنني تقدير ارتفاع العمود بسرعة من رقم إطار NEMA؟
اقسم أول رقمين من رقم الإطار على أربعة. والنتيجة هي ارتفاع خط مركز العمود بالبوصة فوق قاعدة التثبيت.
س2: ماذا تعني اللاحقة T في تعيين إطار NEMA؟
ال T suffix indicates a standardized frame introduced to unify shaft and mounting dimensions across manufacturers, replacing earlier non-standardized frame series.
Q3: هل يمكن تركيب محرك إطار 56C بدون مكون مدفوع مثبت على الوجه؟
نعم، تشتمل العديد من محركات 56C على فتحات تثبيت للقدم ونمط تثبيت على الوجه، مما يسمح بأي تكوين حسب التطبيق.
س 4: هل من الآمن استبدال محرك IEC بمحرك إطار NEMA إذا كانت القوة الحصانية متطابقة؟
القوة الحصانية وحدها ليست كافية. يختلف قطر العمود ونمط الترباس ومعايير مجرى المفاتيح بين النظامين، لذلك يتطلب الاستبدال المباشر عادةً لوحة محول أو تغيير أداة التوصيل.
س 5: لماذا يكون لمحركين لهما نفس رقم الإطار أطوال عمود مختلفة في بعض الأحيان؟
تعمل معايير الإطار على تثبيت ارتفاع العمود وقطره، ولكن يمكن أن يختلف طول امتداد العمود القابل للاستخدام حسب الشركة المصنعة ضمن التسامح المسموح به، لذلك يجب دائمًا تأكيده وفقًا لرسم التطبيق.
