لماذا يحدد اختيار محرك التروس الحلزوني كفاءة القيادة على المدى الطويل
نادراً ما يفشل خط الإنتاج بسبب المحرك وحده. في كثير من الأحيان، تقع نقطة الضعف عند السطح البيني بين عمود المحرك وعلبة التروس، حيث يؤدي رد الفعل العكسي أو المحاذاة غير الصحيحة أو نسبة التخفيض الأصغر حجمًا إلى تآكل الإنتاجية بهدوء. تعمل محركات التروس الحلزونية على حل هذه المشكلة من خلال الجمع بين المحرك الرئيسي ومرحلة التخفيض في وحدة واحدة، مما يزيل نقطة اقتران واحدة ومصدرًا واحدًا لخطأ المحاذاة مقارنةً بالمحرك المنفصل وترتيب علبة التروس.
إن شكل السن الحلزوني نفسه هو السبب في أن هذه الوحدات تعمل بشكل أكثر هدوءًا وتنقل حملًا أكبر لكل وحدة حجم مقارنة بتصميمات المهماز المستقيمة. نظرًا لأن الأسنان تنخرط بزاوية وليس على طول خط مستقيم، فإن التلامس يكون تدريجيًا ويتم توزيعه عبر مسار أطول، مما يؤدي إلى توزيع الحمل وتقليل ضوضاء التأثير المرتبطة بدخول الأسنان وخروجها. تعمل هذه المقالة من خلال المنطق الميكانيكي وراء زيادة الكفاءة، وكيف يؤثر رد الفعل العكسي وموضع التثبيت على الأداء في العالم الحقيقي، وكيفية مطابقة محرك تروس حلزوني من سلسلة R ، ان محرك تروس حلزوني من سلسلة F ، أو أ محرك تروس حلزوني من سلسلة k إلى تطبيق محدد بدلاً من فئة عامة.
إن الحصول على هذا الاختيار بشكل صحيح مهم أكثر على خط التشغيل أكثر من الورق، لأن محرك التروس القادر تقنيًا على التعامل مع الحمل ولكنه غير مطابق بشكل جيد لهندسة التركيب أو دورة العمل سيظل يكلف المزيد من الطاقة والصيانة على مدى عمر خدمة متعدد السنوات مقارنة بوحدة محددة بشكل صحيح تم شراؤها بسعر مقدم أعلى قليلاً. يتم تنظيم الأقسام أدناه حول القرارات التي تغير النتائج الميدانية فعليًا، بدءًا من هندسة الأسنان نفسها والانتقال إلى التركيب والتشحيم وتحمل التصنيع.
كيف تغير زاوية أسنان التروس الحلزونية نقل الطاقة
في الترس المستقيم، يلامس العرض الكامل للسن سن التزاوج في وقت واحد. ينتج عن هذا الارتباط الفوري نبضة ميكانيكية حادة في كل مرة يدخل فيها زوج جديد من الأسنان إلى الشبكة، وهو المصدر الرئيسي للأنين المرتبط بتصميمات علبة التروس القديمة. يقوم الترس الحلزوني بقطع الأسنان بزاوية مع محور الدوران، لذلك يبدأ التلامس عند إحدى حواف السن ويتدحرج تدريجيًا عبر عرض الوجه مع دوران التروس.
هذا الارتباط التقدمي له ثلاثة تأثيرات قابلة للقياس على مجموعة نقل الحركة لمحرك التروس:
- تتم مشاركة الحمل عبر أكثر من زوج من الأسنان في أي لحظة، مما يقلل من ذروة الضغط على الأسنان الفردية ويطيل عمر الخدمة في ظل التحميل المتكرر.
- ينخفض توليد الضوضاء بشكل ملحوظ، غالبًا بعدة ديسيبل مقارنة بتصميم تحفيز مكافئ يعمل بنفس الحمل، لأنه لا يوجد تأثير مفاجئ من الأسنان إلى الأسنان.
- تتحسن سلاسة التشغيل عند سرعات الإدخال الأعلى، وهو أمر مهم بالنسبة للتطبيقات التي يعمل فيها المحرك بالقرب من عدد الدورات في الدقيقة المقدر له لفترات طويلة.
المقايضة هي التوجه المحوري. نظرًا لأن الأسنان مقطوعة بزاوية، فإن الربط يولد قوة على طول محور العمود بالإضافة إلى القوى الشعاعية والعرضية الموجودة في الترس المهماز. تفسر علب محرك التروس الحلزونية ذلك بمحامل الدفع ذات الحجم المناسب للزاوية الحلزونية المحددة المستخدمة، وهو أحد الأسباب التي تجعل أغطية علبة التروس لا يمكن ببساطة تبديلها بين السلاسل دون التحقق من تصنيف المحمل.
مطابقة تصميم السلسلة مع ملف تعريف تحميل التطبيق
يقوم المصنعون بتنظيم خطوط إنتاج محركات التروس الحلزونية في سلسلة لأن هندسة الغلاف المفردة لا يمكنها تغطية النطاق الكامل بكفاءة من محركات النقل الخفيفة إلى أحمال الخلط أو التكسير الثقيلة. تستهدف كل سلسلة عادةً نطاق عزم الدوران، ونمط التركيب، ومجموعة من خطوات النسبة، لذا فإن الاختيار الصحيح يبدأ بدورة العمل بدلاً من صفحة الكتالوج. سؤال البداية المفيد ليس ما هي السلسلة التي تبدو أكثر قدرة على الورق، ولكن ما هو ترتيب العمود الذي تمليه المعدات المحيطة بالفعل، نظرًا لأن إعادة تجهيز الإطار لقبول اتجاه عمود مختلف عادة ما يكون أكثر تكلفة بكثير من دفع مبلغ أكبر قليلاً مقابل الهيكل الذي تم تكوينه بشكل صحيح منذ البداية.

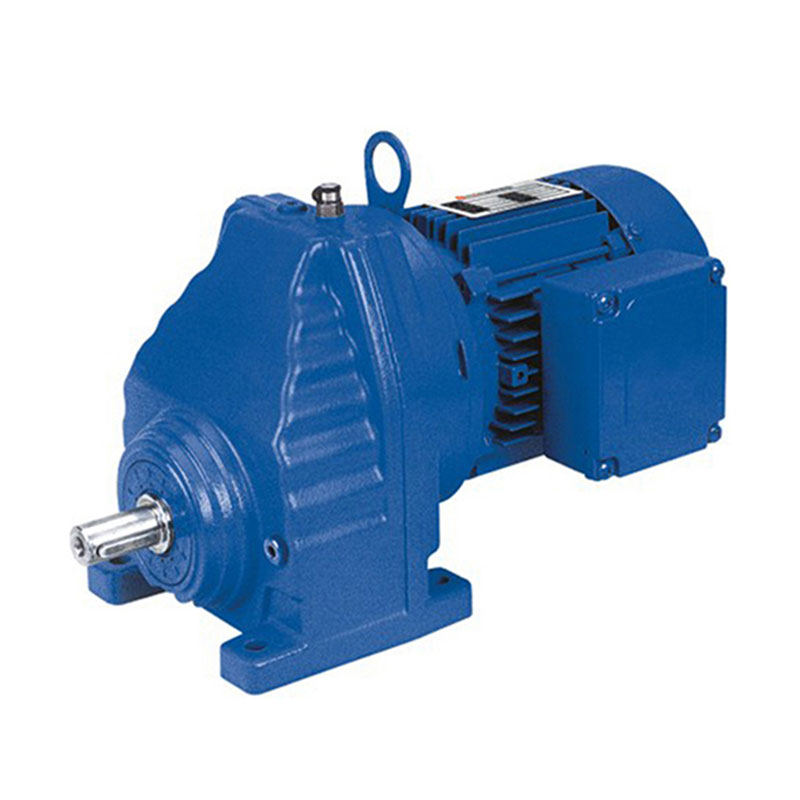

محرك تروس حلزوني من سلسلة R
تم تصميم هذه السلسلة حول مبيت متحد المحور مدمج، وهي تناسب التطبيقات التي يحتاج فيها عمود الإخراج إلى الجلوس في خط مع عمود المحرك، مثل الناقلات العمودية أو معدات التحريك حيث تكون المساحة الأرضية محدودة. عادةً ما تكون خطوات النسبة أدق عند الطرف الأدنى من النطاق، مما يساعد عندما تحتاج العملية إلى مطابقة دقيقة للسرعة بدلاً من عزم الدوران الخام.

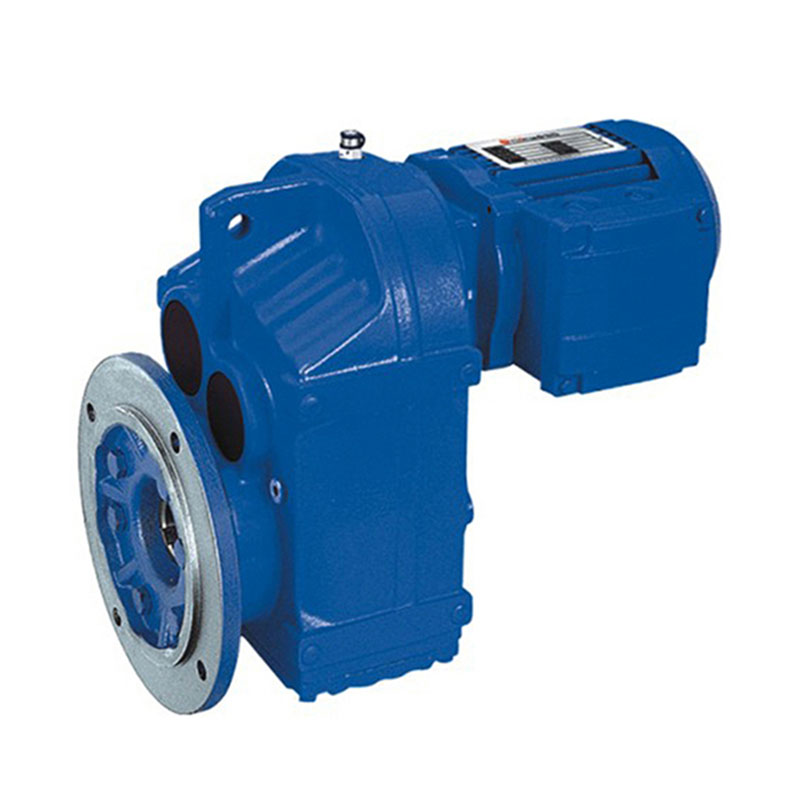

محرك تروس حلزوني من سلسلة F
يحافظ تخطيط العمود المتوازي المستخدم في هذه السلسلة على أعمدة الإدخال والإخراج جنبًا إلى جنب وليس في الخط، مما يبسط تكامل الحزام أو محرك السلسلة في المعدات مثل خطوط التعبئة والتغليف وأنظمة مناولة المواد حيث يحتاج عمود الإخراج إلى الجلوس على ارتفاع ثابت فوق الإطار.

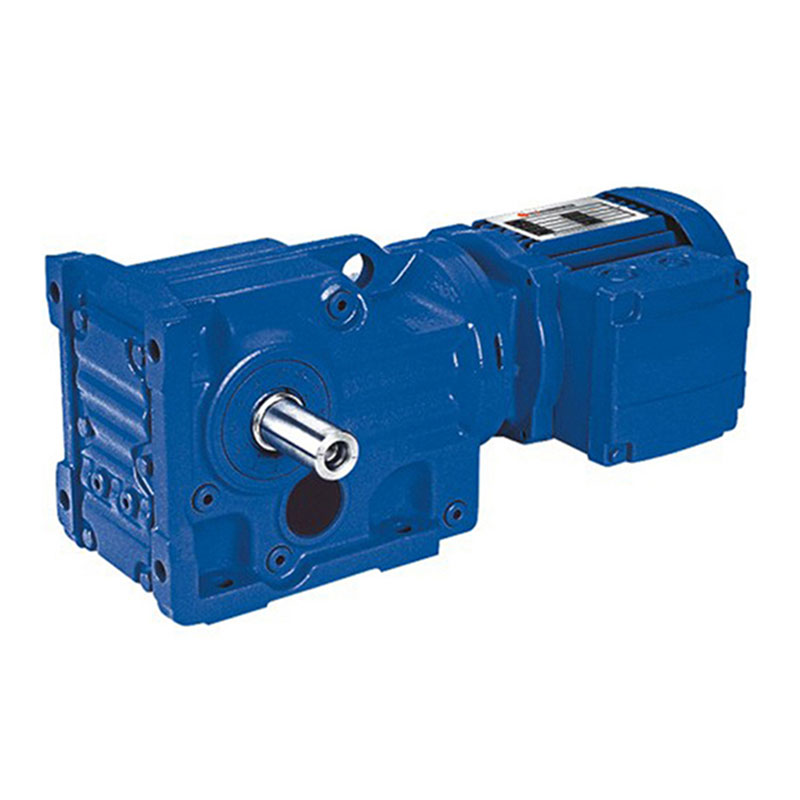

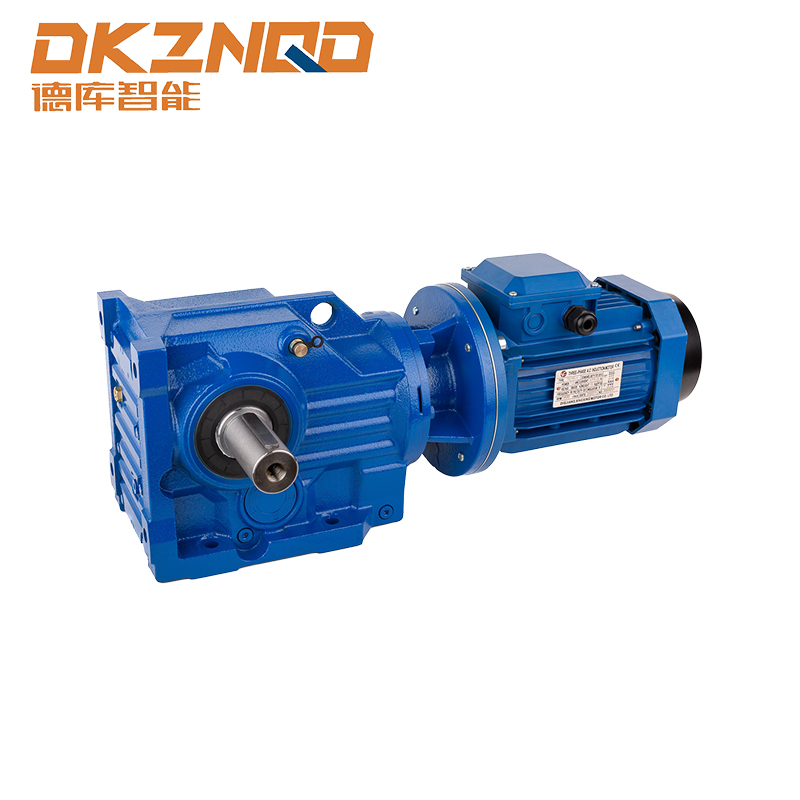

محرك تروس حلزوني من سلسلة K
من خلال الجمع بين مراحل التروس الحلزونية والمخروطية، تغير هذه السلسلة اتجاه نقل الطاقة بحوالي تسعين درجة داخل مبيت واحد. وهذا يجعله خيارًا شائعًا للمحرضين والرافعات والمنشآت التي يحتاج فيها المحرك إلى الانعطاف دون إضافة علبة تروس منفصلة ذات زاوية قائمة.

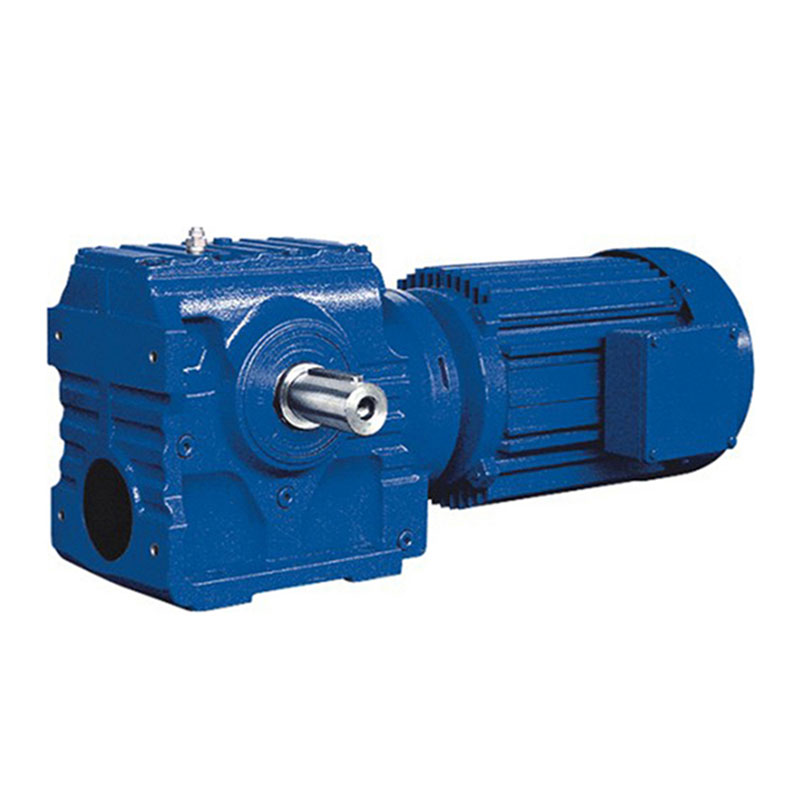

محرك تروس حلزوني من سلسلة S
تجمع هذه السلسلة بين مرحلة الإدخال الحلزونية ومرحلة إخراج الترس الدودي، مما يوفر نسبة تخفيض أعلى للوحدة الفردية مقارنةً بالتصميم الحلزوني البحت مع الحفاظ على مساحة الغلاف صغيرة نسبيًا. إن المقايضة هي كفاءة ذروة أقل من الوحدة الحلزونية بالكامل، نظرًا لأن الشبكات الدودية تتضمن اتصالًا انزلاقيًا أكثر من الاتصال المتداول.
مقارنة الخصائص الهيكلية والأداء عبر السلسلة
يلخص الجدول أدناه الاختلافات العملية التي ينبغي أن تؤدي إلى اتخاذ قرار الاختيار. تمثل أرقام الكفاءة أداء الشبكة الحلزونية النموذجي أحادي المرحلة وستختلف باختلاف النسبة والحمل وحالة التشحيم.
| مميزة | حلزونية محورية | رمح موازية حلزونية | حلزونية شطبة | دودة حلزونية |
|---|---|---|---|---|
| ترتيب رمح | في الخط | إزاحة موازية | الزاوية اليمنى | الزاوية اليمنى |
| كفاءة مرحلة واحدة نموذجية | 96 إلى 98 بالمئة | 96 إلى 98 بالمئة | 94 إلى 96 بالمئة | 82 إلى 90 بالمئة |
| أفضل نوع تحميل مناسب | خفيف إلى متوسط مستمر | متوسطة إلى ثقيلة متواصلة | متوسطة مع تغيير الاتجاه | خفيفة إلى متوسطة، المساحة محدودة |
| البصمة السكنية النسبية | صغير | متوسط | متوسط | صغير |
| فئة رد فعل عنيف نموذجية | القياسية لخفض | القياسية لخفض | قياسي | قياسي |
أرقام الكفاءة تتراكم عبر المراحل. توفر الوحدة الحلزونية ذات المرحلتين التي تعمل بنسبة 97 بالمائة لكل مرحلة ما يقرب من 94 بالمائة بشكل عام، في حين أن مجموعة الدودة الحلزونية بنسبة 88 بالمائة في مرحلة واحدة بالإضافة إلى مرحلة ما قبل الحلزونية بنسبة 97 بالمائة تهبط إلى ما يقرب من 85 بالمائة بشكل عام. على مدى سنة تشغيل متعددة التحولات، تترجم هذه الفجوة مباشرة إلى تكلفة الكهرباء، وهذا هو السبب في أن المنشآت ذات دورة العمل العالية تميل إلى تفضيل التصميمات الحلزونية بالكامل حتى عندما يكون خيار الدودة مناسبًا لمساحة أصغر.
موضع التركيب وتأثيره على عمر التحمل
تسرد كتالوجات محركات التروس العديد من مواضع التثبيت القياسية، ومن المغري التعامل مع هذا كخيار هندسي بحت. من الناحية العملية، يغير اتجاه التثبيت كيفية توزيع مادة التشحيم داخل الهيكل وكيفية حمل المحامل للحمل، مما يؤثر على عمر الخدمة حتى عندما تكون معدلات عزم الدوران والسرعة متطابقة على الورق.
تركز اتجاهات العمود الرأسي وزنًا أكبر على المحمل السفلي وتتطلب حجمًا كافيًا من الزيت بحيث تظل أسنان الترس العلوي مشحمة أثناء تشغيل الوحدة، نظرًا لأن التشحيم بالرش يعتمد على الدوران الذي يعيد توزيع الزيت باستمرار إلى الأعلى. عندما يتم تركيب وحدة تم تصنيفها في الأصل للتركيب بالقدم عموديًا دون التحقق من مستوى تعبئة الزيت لهذا الاتجاه، يمكن أن تعمل المرحلة العلوية بأقل من التشحيم على الرغم من أن الحوض يبدو ممتلئًا من منظور مثبت بالقدم. تعد مراجعة مخطط التعبئة الخاص بالتركيب قبل التثبيت، بدلاً من افتراض أن مستوى زيت واحد ينطبق على كل اتجاه، إحدى الخطوات الأكثر إغفالًا في التشغيل.
فهم رد الفعل العكسي وعندما يكون الأمر مهمًا بالفعل
رد الفعل العكسي هو اللعب الدوراني الصغير بين الأسنان المتزاوجة، والذي تم بناؤه عمدًا بحيث لا ترتبط التروس لأن تغيرات درجة الحرارة تتسبب في تمدد الهيكل والتروس بمعدلات مختلفة. بالنسبة لمعظم تطبيقات النقل والخلط ومعالجة المواد العامة، تكون فئات رد الفعل العكسي القياسية مناسبة ولا تسبب أي مشكلة عملية قابلة للقياس.
يصبح رد الفعل العكسي مصدر قلق للتصميم في ثلاث حالات محددة:
| نوع التطبيق | لماذا يهم رد الفعل العنيف | النهج الموصى به |
|---|---|---|
| محركات الفهرسة أو تحديد المواقع | يُترجم اللعب مباشرةً إلى خطأ في الموضع في كل مرة ينعكس فيها الاتجاه | حدد فئة رد الفعل العكسي المخفضة وتحقق من ذلك باستخدام مؤشر الاتصال عند التجميع النهائي |
| واجب عكس متكرر | يؤدي تحميل الصدمات المتكرر عند تغيير الاتجاه إلى تسريع تآكل الأسنان | حدد سلسلة مصنفة لعكس المهمة وقم بتخفيض عزم الدوران قليلاً |
| خطوط متزامنة متعددة المحركات | يؤدي رد الفعل العكسي غير المتكافئ عبر الوحدات إلى الانجراف بين المحاور المتزامنة | مصدر جميع محركات التروس على الخط من نفس مواصفات فئة رد الفعل العكسي |
خارج هذه الحالات، تؤدي مطاردة فئة رد الفعل العكسي المخفضة إلى إضافة تكلفة دون فائدة مقابلة، نظرًا لأن الدوران المستمر العادي في اتجاه واحد لا يؤدي أبدًا إلى تشغيل اللعب بطريقة تؤثر على المعدات المدفوعة.
اقتران المحرك بعلبة التروس وأين تضيع الكفاءة
حتى مرحلة التروس المصممة جيدًا لا يمكنها التعويض عن ضعف واجهة المحرك إلى علبة التروس. تحدد ثلاثة عوامل مقدار خرج المحرك المقدر الذي يصل فعليًا إلى الحمل المدفوع:
- محاذاة رمح بين دوار المحرك وترس الإدخال. تقوم أغلفة محرك التروس المدمجة بإزالة هذا المتغير بالكامل تقريبًا لأن المحرك مُركب في المصنع على الهيكل، على عكس المحرك المقترن بشكل منفصل ومخفض السرعة حيث تضيف تفاوتات محاذاة المجال خسارة متغيرة.
- تحمل التحميل المسبق على عمود الإدخال، والذي يجب ضبطه ضمن حدود تسامح الشركة المصنعة. يسمح التحميل المسبق القليل جدًا بحركة العمود تحت الحمل، كما يؤدي التحميل الزائد إلى زيادة خسائر الاحتكاك وتقليل عمر المحمل.
- درجة لزوجة زيوت التشحيم نسبة إلى درجة حرارة التشغيل المحيطة. إن مادة التشحيم التي تكون لزجة للغاية بالنسبة لظروف البداية الباردة تزيد من خسائر التموج أثناء بدء التشغيل، في حين أن المادة الرقيقة جدًا بالنسبة لدرجات الحرارة المحيطة المرتفعة تزيد من تآكل جوانب الأسنان بمرور الوقت.
إن مراجعة البيانات الفنية لوحدة مشطوفة حلزونية محددة مقابل نطاق درجة الحرارة المحيطة الفعلي لموقع التثبيت، بدلاً من افتراض أن درجة تشحيم واحدة تغطي جميع المناخات، تمنع نسبة كبيرة من حالات فشل المحامل المبكرة المبلغ عنها في بيانات الخدمة الميدانية.
قائمة مراجعة المواصفات قبل تقديم الطلب
يؤدي تأكيد النقاط التالية قبل إنهاء أمر الشراء إلى تجنب الأسباب الأكثر شيوعًا لعدم التطابق بين تصنيف الكتالوج والأداء الميداني.
- تأكد من عزم الدوران الناتج المطلوب عند سرعة التشغيل الفعلية، وليس فقط عند سرعة لوحة اسم المحرك، نظرًا لأن عزم الدوران والسرعة يتحركان بشكل عكسي خلال مرحلة التخفيض.
- تحقق من موضع التثبيت وتأكد من تطابق مواصفات تعبئة الزيت مع هذا الاتجاه.
- تحقق من نطاق درجة الحرارة المحيطة، بما في ذلك أي تعرض مغلق أو خارجي، مقابل تصنيف مواد التشحيم القياسية.
- تحديد ما إذا كانت دورة العمل تتضمن عملية عكس متكررة أو إيقاف التشغيل، مما يؤثر على كل من فئة رد الفعل العكسي والتصنيف الحراري.
- تأكد من أن نوع إخراج العمود، سواء كان عمودًا صلبًا أو عمودًا مجوفًا أو قرصًا منكمشًا، يتطابق مع معدات التوصيل.
- قم بمراجعة عامل الخدمة مقابل الحمل الأقصى الفعلي، بما في ذلك أي تحميل صدمي أثناء بدء التشغيل.
دقة التصنيع وتأثيرها طويل المدى على الضوضاء والتآكل
يمكن لمحركين تروس بمواصفات منشورة متطابقة أن يعملا بشكل مختلف بشكل ملحوظ في الميدان إذا تم قطع أحدهما ومعالجته بالحرارة بدرجة تحمل أكثر إحكامًا من الآخر. عادةً ما يتم تصنيف دقة أسنان التروس على مقاييس موحدة تحدد خطأ الملف الشخصي، وخطأ درجة الصوت، وانحراف زاوية الحلزون. تعمل الوحدات المقطوعة إلى درجة أدق بشكل أكثر هدوءًا وتولد اهتزازًا أقل عند نفس الحمل، ولكن الأهم من ذلك، أنها تميل إلى الحفاظ على هذا الأداء على مدى فترة خدمة أطول لأن نمط الاتصال الأولي أقرب إلى المثالي، مما يؤدي إلى توزيع التآكل بشكل متساوٍ عبر وجه السن من اليوم الأول للتشغيل بدلاً من تركيزه على بضع نقاط عالية كانت خارج نطاق التسامح قليلاً.
إن اتساق المعالجة الحرارية مهم بقدر أهمية القطع الأولي. عمق تصلب العلبة الذي يختلف عبر علبة التروس الفارغة يخلق بقعًا ناعمة تتآكل بشكل أسرع تحت الحمل، مما يؤدي في النهاية إلى تغيير شكل السن بدرجة كافية لزيادة رد الفعل العكسي بما يتجاوز مواصفاتها الأصلية. وهذا هو أحد الأسباب التي تجعل رد الفعل العنيف الذي يتم قياسه ميدانيًا على علبة التروس القديمة غالبًا ما يتجاوز قيمة لوحة الاسم حتى عندما لا يتم تحميل الوحدة بشكل زائد على الإطلاق.
الأسئلة المتداولة
س 1: ما هو الفرق العملي بين محرك التروس الحلزوني والمحرك القياسي؟
يغطي مصطلح المحرك المجهز أي مجموعة من المحرك ومرحلة التخفيض، بما في ذلك التصميمات الدودية والمخروطية والكواكبية والحلزونية. يستخدم محرك التروس الحلزوني على وجه التحديد أسنانًا مقطوعة بزاوية لمرحلة التخفيض، والتي توفر بشكل عام كفاءة أعلى وضوضاء أقل من التصميم الدودي عند نقطة سعر مماثلة، على الرغم من أنه يتطلب تفاوتات أكثر دقة للتصنيع.
س2: هل يمكن تركيب الوحدة المثبتة على القدم بشكل عمودي دون تعديل؟
يعتمد ذلك على السلسلة ومخطط تعبئة الزيت المحدد الذي توفره الشركة المصنعة. تستخدم بعض المساكن تصميمًا مشتركًا للتجويف الداخلي في جميع الاتجاهات وتتطلب فقط مستوى زيت مضبوطًا، بينما يستخدم البعض الآخر مواضع منافذ التهوية وسدادات التصريف الخاصة بالاتجاه والتي يجب تغييرها حتى يعمل التثبيت الرأسي بشكل صحيح.
س3: ما مدى تأثير نسبة التخفيض على الكفاءة الإجمالية؟
تتطلب النسب الأعلى عمومًا المزيد من مراحل التخفيض، وكل مرحلة إضافية تقدم خسائر شبكية خاصة بها. عادةً ما تصل الوحدة الحلزونية ذات المرحلة الواحدة إلى منتصف التسعينات من حيث النسبة المئوية للكفاءة، في حين أن وحدة المرحلة الثلاثية اللازمة لنسبة عالية جدًا يمكن أن تنخفض إلى الثمانينات المرتفعة ببساطة بسبب ثلاث مجموعات من خسائر الشبكة المركبة.
س 4: هل عامل الخدمة الأعلى هو الخيار الأكثر أمانًا دائمًا؟
يوفر عامل الخدمة الأعلى هامشًا أكبر ضد تحميل الصدمات والتراكم الحراري، ولكن زيادة حجم محرك التروس بما يتجاوز الحمل الفعلي يمكن أن يدفع المحرك إلى جزء أقل كفاءة من منحنى التشغيل الخاص به ويزيد من تكلفة الشراء والبصمة المادية دون فائدة مقابلة لحمل ثابت ومميز بشكل جيد.
س5: كم مرة يجب فحص زيت التروس في محرك تروس حلزوني مغلق؟
عادةً ما يتم ملء الوحدات المغلقة مدى الحياة أو لفترة خدمة طويلة، ولكن درجات الحرارة المحيطة القصوى، أو دخول الماء من خلال ختم تالف، أو التشغيل الممتد فوق دورة العمل المقدرة يمكن أن يؤدي إلى تحلل الزيت بشكل أسرع مما يفترضه الفاصل الزمني القياسي. يظل الفحص البصري للأختام والفحص الدوري لعينة الزيت من الممارسات الجيدة حتى في الوحدات التي يتم تسويقها على أنها لا تحتاج إلى صيانة.
