1. المقدمة: تحول صامت في نقل الطاقة بالزاوية اليمنى
لعقود من الزمن، كانت مخفضات التروس الدودية هي الخيار الافتراضي لنقل الطاقة بالزاوية اليمنى نظرًا لحجمها الصغير ونسب التخفيض العالية. ومع ذلك، فإن الطلب الصناعي على كفاءة الطاقة والموثوقية وانخفاض التكلفة الإجمالية للملكية قد كشف عن نقاط ضعف أساسية في تكنولوجيا المحركات الدودية. أدخل BKM Hypoid Gear المخفض — جيل جديد من محركات التروس الهيبويدية التي تجمع بين مزايا التروس الحلزونية والهيبودية. تم تصميم سلسلة BKM بدقة، مما يوفر كفاءة أعلى بنسبة تصل إلى 30%، ودرجات حرارة تشغيل أقل بشكل ملحوظ، وعمر خدمة ممتد مقارنة بمحركات الأقراص الدودية التقليدية. توفر هذه المقالة مقارنة فنية مبنية على البيانات تشرح السبب محرك تروس هيبودي BKM تحل الحلول محل مخفضات الدودة بسرعة عبر الناقلات ومناولة المواد والأتمتة الصناعية.
2. الاختلافات الأساسية: Hypoid مقابل مخفض التروس الدودي
لفهم فجوة الأداء، يجب علينا فحص الهندسة وميكانيكا الاتصال. يتكون المحرك الدودي من دودة ملولبة تشغل عجلة من البرونز، مما يؤدي إلى انزلاق الاحتكاك عبر منطقة اتصال كبيرة. وفي المقابل أ علبة تروس هيبويد عالية الكفاءة يستخدم أسنانًا مائلة حلزونية الشكل مع حركة تدحرج وانزلاق مُحسّنة لتحقيق الكفاءة. ويلخص الجدول أدناه الفروق الحاسمة.
| المعلمة | محرك الدودة التقليدي | وحدة التروس الحلزونية-Hypoid BKM |
|---|---|---|
| نمط الاتصال | يهيمن عليها الانزلاق (الاحتكاك العالي) | انزلاق متحكم فيه (احتكاك منخفض) |
| كفاءة المرحلة الواحدة (i=10:1) | 55 – 75% | 90 – 94% |
| متطلبات التشحيم | اللزوجة العالية، والتغيرات المتكررة | اللزوجة المنخفضة، فترات ممتدة |
| توليد الحرارة | مرتفع (يتطلب التبريد) | منخفض (الحمل الحراري الطبيعي كاف) |
| إمكانية القيادة للخلف | قفل ذاتي (بدون محرك خلفي) | إمكانية القيادة للخلف جزئيًا (أكثر أمانًا لبعض الأحمال) |
| عمر الخدمة (L10h) | 8,000 – 12,000 ساعة نموذجية | 25.000 – 40.000 ساعة نموذجية |

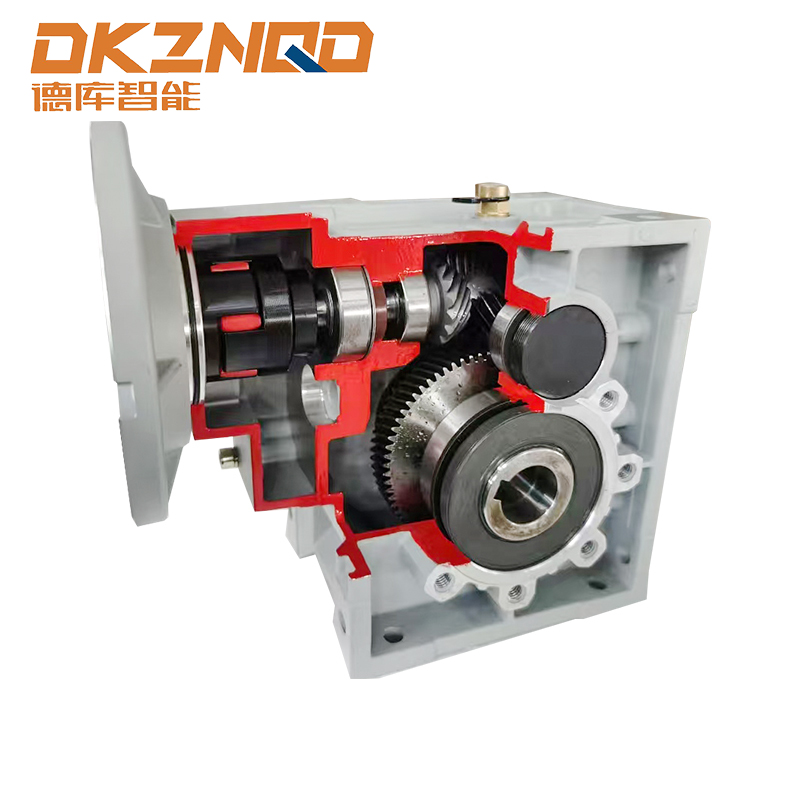

ال مخفض هيبويد من سلسلة BKM يستخدم تروس هيبودية أرضية مكربنة بالعلبة تحافظ على الاتصال الأمثل للأسنان تحت الحمل. يزيل هذا التصميم الاحتكاك الانزلاقي الثقيل الذي تعاني منه مجموعات الدودة، مما يترجم مباشرة إلى انخفاض فقدان الطاقة والإجهاد الحراري.
3. ميزة الكفاءة: اختراق توفير الطاقة
الكفاءة هي السبب الأكثر إلحاحا لهذا التحول. تُظهر البيانات الميدانية من تطبيقات التشغيل المستمر (على سبيل المثال، أنظمة النقل على مدار الساعة طوال أيام الأسبوع) أن مخفضات التروس الدودية تعمل عادةً بكفاءة تتراوح من 50 إلى 70٪ عند الحمل الاسمي، وتنخفض أكثر في ظل ظروف التشغيل والتوقف أو التحميل الجزئي. وعلى النقيض من ذلك، أ محرك التروس Hypod ذو الزاوية اليمنى مثل سلسلة BKM تحقق كفاءة بنسبة 92-96٪ عبر نطاق عزم دوران واسع. يوضح الشكل SVG التالي منحنى الكفاءة النسبية عند ثلاث نسب تخفيض (10:1، 20:1، 30:1).
مثال من العالم الحقيقي: مركز لوجستي يقوم بتشغيل 15 وحدة نقل ناقلة (كل منها 2.2 كيلووات) 16 ساعة/يوم، 5 أيام/أسبوع. استبدال محركات الأقراص الدودية (متوسط كفاءة 68٪) بـ محركات التروس هيبويد BKM (الكفاءة بنسبة 93%) تقلل استهلاك الطاقة السنوي من 96,500 كيلووات في الساعة إلى 70,600 كيلووات في الساعة - مما يوفر أكثر من 25,900 كيلووات في الساعة و2,800 دولار أمريكي سنويًا من تكاليف الكهرباء (بسعر 0.11 دولار أمريكي/كيلووات في الساعة). كما يؤدي هذا المكسب في الكفاءة إلى تقليل انبعاثات ثاني أكسيد الكربون بنحو 11 طنًا سنويًا.
4. الأداء الحراري والموثوقية التشغيلية
الحرارة هي عدو طول عمر علبة التروس. تقوم المحركات الدودية بتحويل الطاقة المفقودة إلى حرارة، وغالبًا ما تصل درجات حرارة السطح إلى 80-95 درجة مئوية في ظل التشغيل المستمر. يؤدي ذلك إلى تسريع أكسدة الزيت، وتحلل الأختام، وتقليل عمر التروس. في المقابل، مخفضات التروس هيبويد BKM تعمل بدرجة حرارة أكثر برودة تتراوح بين 30 و40 درجة مئوية بفضل الكفاءة الأعلى وقنوات التشحيم المحسنة. يؤدي انخفاض الضغط الحراري إلى ثلاث فوائد قابلة للقياس:
- فترات تغيير الزيت الممتدة: غالبًا ما تتطلب محركات الأقراص الدودية تغيير الزيت كل 2500 إلى 4000 ساعة؛ تحقق وحدات هيبود BKM ما بين 8000 إلى 10000 ساعة باستخدام مواد التشحيم الاصطناعية.
- سلامة الختم: عند درجة حرارة الحوض 60 درجة مئوية مقابل 90 درجة مئوية، يتباطأ تقادم المطاط الصناعي بعامل 3، مما يزيل مخاطر التسرب.
- قدرة التحميل الزائد المتقطعة العالية: يمكن أن تحافظ التروس Hypoid على ذروة عزم الدوران بنسبة 150% دون إيقاف التشغيل الحراري، بينما تتعرض المحركات الدودية لخطر جرجر الأسنان.
في حالة آلات التعبئة والتغليف (دورة العمل: حمل 80%، درجة حرارة محيطة 35 درجة مئوية)، أطلقت علب التروس الدودية إنذارات درجة الحرارة بعد 11 شهرًا؛ بي كيه ام محرك التروس Hypod ذو الزاوية اليمنى تم تشغيلها لأكثر من 36 شهرًا دون أي صيانة حرارية.
5. تصميم مدمج ذو زاوية قائمة مع مرونة أكبر
تتفوق محركات الأقراص الدودية التقليدية في ضغط الزاوية اليمنى، ولكن بنية BKM الحلزونية ذات الشكل المنخفض تتطابق أو حتى تقلل من الطول المحوري مع توفير خيارات تثبيت العمود المجوف أو القدم. تسمح إزاحة Hypod بمسافة مركزية أقل لنفس النسبة، مما يجعل التكامل في إطارات الآلات الضيقة أسهل. مزايا التصميم الرئيسية:
- توفر سلسلة BKM أقطار إدخال تتراوح من 56 إلى 112 مم، ونطاق عزم دوران يصل إلى 1500 نيوتن متر، ونسب تتراوح من 5:1 إلى 200:1 (حلزوني-ناقص على مرحلتين).
- التركيب الشامل: مثبت على القدم أو الشفة أو العمود دون تقليل الأداء.
- انبعاث ضوضاء أقل: يعتبر التشابك Hypoid بطبيعته أكثر هدوءًا من الانزلاق الدودي - عادةً 65 ديسيبل مقابل 78 ديسيبل عند 1450 دورة في الدقيقة.
ال combination of وحدة التروس الحلزونية Hypoid BKM توفر الهندسة ذات التروس الأرضية الدقيقة كثافة طاقة تتجاوز مخفضات الدودة بنسبة 35% - عزم دوران أكبر في غلاف أصغر.
6. تحليل تكلفة دورة الحياة (LCA): منظور خمسي
في حين أن سعر الشراء الأولي لمحرك التروس هيبودي يمكن أن يكون أعلى بنسبة 15-20% من محرك دودي مكافئ، فإن التكلفة الإجمالية للملكية (TCO) تحكي قصة مختلفة. يقارن الجدول أدناه استخدامًا نموذجيًا بقدرة 2.2 كيلووات، بنسبة 15:1 على مدى خمس سنوات (التشغيل المستمر، 8,760 ساعة/سنة).
| مكون التكلفة | محرك دودي (تقليدي) | BKM Hypoid Gearmotor |
|---|---|---|
| الشراء الأولي | 520 دولارًا | 610 دولار |
| تكلفة الطاقة (5 سنوات، 0.11 دولار/كيلوواط ساعة) | 1,860 دولار | 1,240 دولار |
| تغيير الزيت (زيوت التشحيم العمالية) | 360 دولارًا (6 تغييرات) | 90 دولارًا (تغييران) |
| قطع الغيار / التوقف | 450 دولارًا (الفشل المتوقع في تحمل الختم) | 50 دولارًا (وقائيًا فقط) |
| إجمالي التكلفة الإجمالية للملكية لمدة 5 سنوات | 3190 دولارًا | 1,990 دولار |
يبرر انخفاض التكلفة الإجمالية للملكية بنسبة 38% هذه الترقية، مع تحقيق عائد الاستثمار عادةً في غضون 18 إلى 24 شهرًا. بالنسبة للأساطيل المكونة من 20 وحدة، يتجاوز التوفير السنوي 10000 دولار.
7. أداء التطبيقات في العالم الحقيقي
تسلط حالتان موثقتان في الصناعة (بدون مراجع للعلامة التجارية) الضوء على عملية الانتقال:
الحالة أ - ناقل تجميع السيارات
عانت محركات الأقراص الدودية الأصلية (30 وحدة) من التشويش المتكرر بسبب التمدد الحراري وتطلبت زيادة الزيت شهريًا. بعد التعديل التحديثي باستخدام محركات التروس Hypod من BKM، زاد وقت التشغيل بنسبة 11%، وانخفضت أوامر أعمال الصيانة بنسبة 78% على مدار عامين. سجلت المحطة متوسط توفير في الطاقة بنسبة 28% تم قياسها عند إدخال المحرك.
الحالة ب - خط تعبئة زجاجات الأطعمة والمشروبات
تسببت بيئة الرطوبة العالية في تآكل محرك الدودة واستحلاب مواد التشحيم. نسخة شفة الإخراج من الفولاذ المقاوم للصدأ من BKM علبة تروس هيبويد عالية الكفاءة توفير حماية IP65، وتقليل وقت توقف التنظيف بنسبة 60%، والتخلص من عمليات الاستبدال غير المجدولة لمدة ثلاث سنوات متتالية.
الse examples confirm that the مخفض هيبويد من سلسلة BKM يحل نقاط الألم التشغيلية الحقيقية بما يتجاوز أرقام الكفاءة البسيطة.
8. المواصفات الفنية ومعايير الاختيار
عند تقييم أ محرك التروس Hypod ذو الزاوية اليمنى للترقية، ضع في اعتبارك المعلمات التالية المتوفرة عادةً في خط إنتاج BKM:
- عزم الدوران الاسمي: 50-1500 نيوتن متر (حسب حجم الإطار)
- نسب التخفيض (مرحلة واحدة هيبودي): 5:1، 8:1، 10:1، 15:1، 20:1، 30:1، 40:1، 50:1
- تركيبات ذات مرحلتين (حلزونية حلزونية): حتى 200:1
- الحمل الشعاعي المسموح به على عمود الخرج: يصل إلى 8000 نيوتن
- الكفاءة عند التحميل الكامل: 90-96% (تنخفض قليلاً عند النسب الأعلى)
- نطاق درجة حرارة التشغيل: -25 درجة مئوية إلى 50 درجة مئوية بدون تبريد مساعد
يتضمن تحديد الحجم الصحيح مطابقة عامل الخدمة (عادةً 1.2-1.5 لواجب الناقل) والتحقق من التصنيف الحراري. نظرًا لأن وحدات BKM Hypod تولد حرارة أقل، فإنها غالبًا ما تسمح بحجم إطار أصغر مقارنةً بمحركات الأقراص الدودية لنفس التطبيق، مما يقلل من القصور الذاتي والتكلفة.
9. الأسئلة المتداولة
س 1: هل يمكن لمحرك التروس هيبودي BKM أن يحل محل المحرك الدودي الموجود مباشرة دون إجراء تعديلات ميكانيكية؟
في معظم الحالات، نعم. تم تصميم وحدات BKM بمدخلات شفة IEC القياسية وأبعاد عمود الإخراج القابلة للتبديل (صلبة أو مجوفة). ومع ذلك، تحقق من نمط ثقب التثبيت وارتفاع العمود؛ قد تكون هناك حاجة إلى لوحات محول لبعض الإطارات القديمة. غالبًا ما يكون الطول الإجمالي مشابهًا أو أقصر.
س2: هل يتم الحفاظ على ميزة الكفاءة عند السرعات المنخفضة أو الأحمال الجزئية؟
نعم. تواجه محركات الأقراص الدودية انخفاضًا حادًا في الكفاءة عند السرعات المنخفضة (أقل من 300 دورة في الدقيقة) بسبب ظروف التشحيم الحدودية. تحافظ تروس BKM Hypod على كفاءة تزيد عن 85% حتى عند خرج 50 دورة في الدقيقة، مما يجعلها متفوقة في تطبيقات محرك التردد المتغير (VFD).
س 3: هل مخفضات هيبويد BKM ذاتية القفل مثل محركات الأقراص الدودية؟
لا، التروس الهيبويدية ليست ذاتية القفل بطبيعتها. بالنسبة للتطبيقات التي تتطلب وظيفة مساندة، يجب إضافة فرامل خارجية أو جهاز مساندة. ومع ذلك، فإن الاحتكاك المنخفض يسمح بالقيادة الخلفية، وهو أمر مفيد للتعديلات اليدوية أو فك الارتباط الآمن.
س 4: ما هو زيت التشحيم الموصى به لوحدات التروس الهيبويدية BKM؟
تعد الزيوت الاصطناعية PAO أو البوليجليكول ISO VG 150–220 قياسية، مما يوفر فترات تصريف ممتدة ولزوجة ثابتة على درجة الحرارة. على عكس المحركات الدودية، لا توجد حاجة إلى إضافات الموليبدينوم، مما يقلل من التحلل الكيميائي على المدى الطويل.
س5: ما هي فترة الاسترداد النموذجية التي يمكن توقعها عند الترقية من فيروس متنقل إلى هيبودي؟
واستنادًا إلى توفير الطاقة وحده (بافتراض 3000 ساعة تشغيل/سنة، 0.12 دولار/كيلوواط ساعة)، يتراوح الاسترداد من 12 إلى 30 شهرًا. عند تضمين الصيانة المخفضة، غالبًا ما يقل الاسترداد عن 18 شهرًا. يرى العديد من المستخدمين الصناعيين عائدًا كاملاً على الاستثمار خلال العامين الأولين.
10. الخلاصة: الحكم على الهيبويد مقابل الدودة
ال engineering advantages of the BKM Hypoid Gear المخفض لم تعد هذه المحركات متخصصة - فهي تعيد تشكيل مواصفات محرك الزاوية اليمنى عبر الصناعات. بفضل الكفاءة الفائقة (92-96% مقابل 55-75%)، ودرجات حرارة التشغيل المنخفضة بشكل كبير، والعمر الممتد، والتكلفة الإجمالية للملكية أقل بنسبة 30-40% على مدى خمس سنوات، أصبح القرار واضحًا. في حين أن محركات الأقراص الدودية تحتفظ بأهمية الاحتفاظ بالحمل الثابت أو التطبيقات ذات السرعة المنخفضة للغاية (أقل من 10 دورة في الدقيقة)، فإن أي نظام ديناميكي أو للخدمة المستمرة أو حساس للطاقة سيستفيد من محرك التروس هيبودي BKM. وبينما يسعى مديرو المصانع لتحقيق أهداف خفض الكربون وخفض نفقات التشغيل، فإن التحول من الدودة إلى علبة تروس هيبويد عالية الكفاءة فالتكنولوجيا ليست مجرد ترقية، بل هي ضرورة استراتيجية.
للحصول على تفاصيل الحجم ودعم التطبيق، راجع الوثائق الفنية الخاصة بـ مخفض هيبويد من سلسلة BKM أو اتصل بأخصائي التحكم في الحركة. مستقبل نقل الطاقة بالزاوية القائمة هو الهيبويد، وعائلة BKM تقود الطريق.
05 يونيو 2025
